什么是串联扫描器？

SP8 共聚焦显微镜的技术


串联扫描器 [1] 集成了两种不同类型的扫描技术于一体，以实现真正的共焦点扫描。该系统包括一个三镜头扫描基座，其x轴扫描器可以与一个电动装置进行互换。这一组合不仅允许通过FOV扫描器实现大面积高分辨率扫描，还可以通过共振扫描器对极速过程进行扫描，两者均在同一仪器中完成。

X2Y 扫描器设计

X2Y扫描器设计采用了一种独特的“树形镜”概念，有效解决了传统的双镜头扫描系统在没有额外中继光学装置的情况下无法同时将两镜头置于正确位置（即后焦平面）的普遍问题。通常，这种位置偏差会牺牲照明的均匀性，从而对亮度和分辨率的一致性产生不利影响。单镜头解决方案（如万向节/卡丹挂架）虽能提供均匀照明，但扫描速度受限。

X2Y扫描器能够均匀照亮整个视场，并支持高速扫描。该扫描概念还允许通过移动替代镜面（无论是传统的还是共振的）到适当位置来交换x轴镜面。

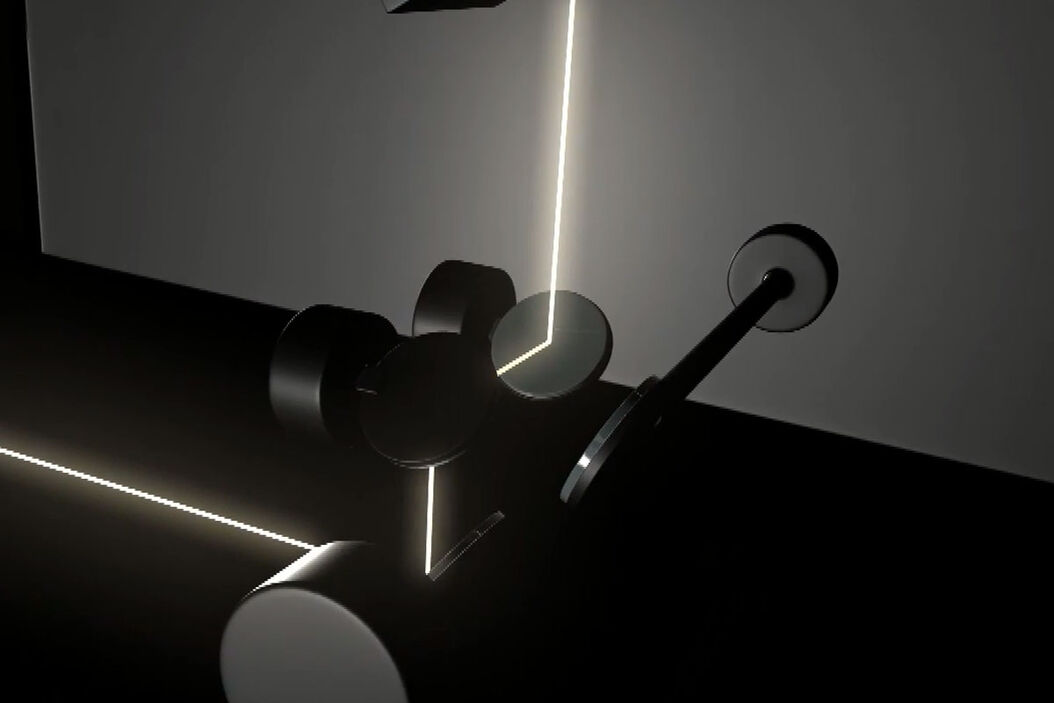

图 1中的动画示意图展示了在与串联X轴扫描选项结合使用时X2Y原理的实际应用。来自照明激光器L的光被Y1、Y2和X振镜偏转，实现垂直和水平方向上的扫描。Y1振镜控制垂直扫描，而X振镜控制FOV的水平扫描。Y2振镜调整其角度（相对于Y1），确保光束始终被偏转至X FOV的中心，同时产生垂直偏转。最终，光束照射到样品S上，按预期方式光学照明样品。通过将标准扫描器X FOV替换为共振扫描器X RES，可使同一仪器以极高速度运行，达到对样品进行理想光学照明的目的。

参考资料

白板图形视频: https://www.selectscience.net/selectscience-tv/videos/high-speed-scanning---leica-tcs-sp8-with-tandem-scanner/?videoID=2511

注释

  1. 注意不要将其与 Petran 等人在 20 世纪 60 年代开发的旋转盘式串联扫描器混淆： M.PETRÁŇ；M.HADRAVSKÝ；M.D.EGGER；R.GALAMBOS（1968 年），"串联扫描反射光显微镜"，《美国光学学会杂志》（JOSA），58（5）： 661-664, doi: 10.1364/josa.58.000661.
