什么是视场扫描仪？

SP8 共聚焦显微镜的技术


视场扫描器是单点共聚焦显微镜中使用的振镜扫描组件，可对大视场尺寸进行正确的光学记录。与传统的双镜扫描仪相比，视场扫描仪采用了三镜概念，在不影响高速扫描的情况下提供了更高的照明均匀性。振镜扫描仪的速度和位置可控，允许缩放和平移功能以及调整扫描频率。它们还可以进行静止点照明，例如 FCS 测量所需的照明。视场扫描器是单点共聚焦显微镜中使用的振镜扫描组件，可对大视场尺寸进行正确的光学记录。与传统的双镜扫描仪相比，视场扫描仪采用了三镜概念，在不影响高速扫描的情况下提供了更高的照明均匀性。振镜扫描仪的速度和位置可控，允许缩放和平移功能以及调整扫描频率。它们还可以进行静止点照明，例如 FCS 测量所需的照明。

X2Y 扫描仪设计

树形镜概念被称为 "X2Y 扫描仪"。这种方法解决了扫描仪系统的一个普遍问题，即如果没有额外的中继光学系统，两面镜子就无法同时放置在正确的位置（后焦平面）。通常情况下，这种偏差会影响照明的均匀性（对亮度和分辨率的均匀性产生负面影响）。单镜解决方案（万花筒）可提供均匀的照明，但仅限于非常低的扫描速度。

x2y 扫描仪可均匀照亮整个视场 (FOV)，扫描速度快。

图 1：说明 x2y 扫描仪原理的动画示意图。x2y 设计可确保物镜的入口瞳孔始终正确填满，同时还能保证较高的扫描速度。

控制变焦和平移

视场扫描器由两个 Y 扫描镜和一个 X 方向的可编程位置振镜组成。这样的组合可以随时了解并主动控制光束的位置。它还能对扫描速度、偏移（平移）和振幅（缩放）进行电子控制，而这仅受扫描仪机械性能的限制。

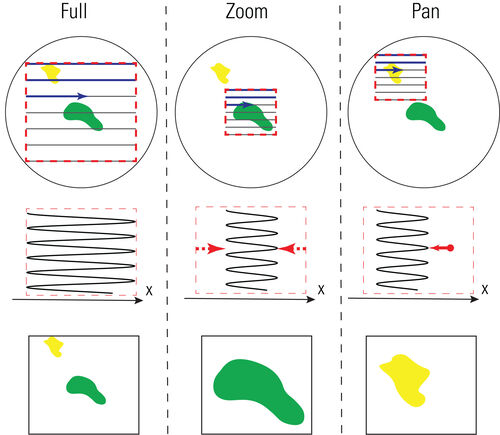

图 2：单点激光扫描显微镜的平移和缩放功能由扫描振幅和扫描偏移量控制。这样就可以在整个视野内扫描任意矩形。

共振扫描仪可实现极高的扫描速度。串联扫描仪是一种将视场扫描和共振扫描相结合的设备，可用于其他用途。
