EM TIC 3X进行离子束刻蚀简介

Communications, Corporate

二月 04, 2021

EM TIC 3X进行离子束刻蚀简介

SEM和LM的横截面和平面样品制备

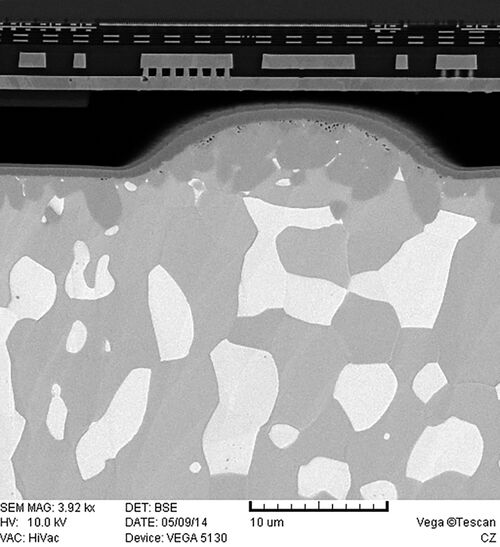

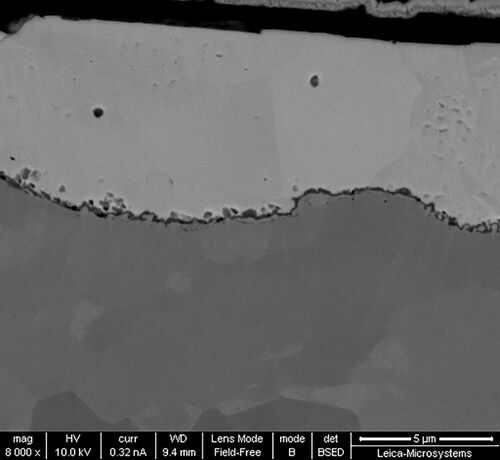

在这篇文章中，您可以了解到如何通过使用EM TIC 3X离子束研磨仪的离子束蚀刻工艺来优化样品的制备质量。文中简介了EM TIC 3X仪器特性，以此解释如何灵活地将该设备应用于各类研究领域的样本制备工作中。本文将帮助读者了解离子束刻蚀工艺的基本原理，及其如何在各种应用中获得高分辨率的SEM图像。本文也将介绍EM TIC 3X三离子束系统的技术工作原理，以及这种独特方式如何助您顺利完成平面样本制备，获取表面质量优异的SEM和LM横截面。图中展示了， EM TIC 3X所制备出各种软硬样品的结果.

离子束蚀刻工艺

离子束蚀刻，又称离子束研磨或离子研磨，是一种为扫描电子显微镜（SEM）应用准备固态样本时最常用的蚀刻工艺。在蚀刻过程中，高能氩离子束会在高真空室中轰击样品。材料的顶层被高能离子去除，呈现出无缺陷的样品表面。离子能量和研磨角度根据不同的应用，可以进行相应的调整。EM TIC 3X也可以通过离子抛光工艺改善样品机械抛光表面质量。样本表面可通过离子研磨工艺进行清洁、抛光并提高其对比度。该技术可用于获得高分辨率的SEM图像，满足各种应用需求（如故障分析），进行表面灵敏分析（如EBSD）。

切割和抛光

制备的开始一步通常需要在离子束研磨和金属/碳涂层之前进行精确地切割、打磨和抛光表面。徕卡 EM TXP 靶面制备系统可以使必须的所有加工步骤在一台仪器内完成–从金刚石切割和研磨到抛光。

高质量的堆焊

徕卡的EM TIC 3X的独特的宽束离子束研磨系统是EDS，WDS，Auger和EBSD的高质量选择，因为离子束研磨能够实现高质量的横截面和几乎所有材料刨面的方法。该过程揭示了样品的内部结构，同时最大限度地减少变形或损坏。

Ion slope cutting with the triple beam technique

Leica EM TIC 3X triple beam technique principle

EM TIC 3X离子束研磨仪

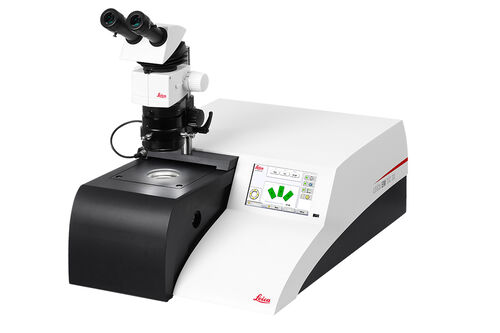

EM TIC 3X是一种非聚焦离子束研磨设备，可用于制备截面和平面样品，用于扫描电子显微镜（SEM）、光学显微镜（LM）、微结构分析（EDS、WDS、Auger、EBSD）和原子力显微镜（AFM）研究中。该仪器配备了三离子束系统，可以在室温或低温下加工绝大多数材料，得到大面积表面。

EM TIC 3X是一个模块化系统，可以灵活搭配各种样品台，满足不同的应用需求

标准样品台：制备各种不同尺寸、形状和材料的样品
冷冻样品台：防止对热敏感的样品因过热而损坏
多样品台：至少连续制备三个样品，无需用户干预，保证高水平的样本产量。
旋转样品台：用于平面研磨或离子束刻蚀

如需了解更多关于EM TIC3X离子束研磨仪的信息，敬请访问

EM TIC 3X Ion Beam Milling Machine — EM TIC 3X离子束研磨仪

通过离子束刻蚀制备横截面样品

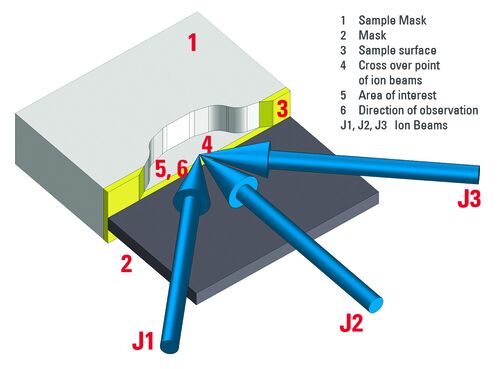

制备扫描电子显微镜（SEM）的样品横截面时，使用一个边缘锋利的挡板遮盖样品，将50–100 µm样品材料暴露在挡板之上。三组离子束在挡板边缘的中心位置相交，轰击露出的部分并将其去除，以此制备一个高质量的样品横截面。该设备离子枪的研磨速度可达每小时300 μm（Si 10 kV, 3.5 mA, 100 μm）。这种独特的技术具备优秀的材料去除率，可制备面积大于4×1 mm的高质量样品横截面。

Cross section sample preparation with the EM TIC 3X — EM TIC 3X制备横截面样品

离子束蚀刻制备平面样品

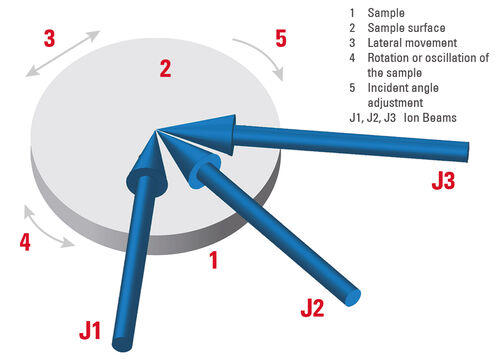

平面研磨（或离子束抛光）中使用的是旋转样品台。由于三组离子束聚焦一点，并且样本可进行横向移动，因此能够制备出直径大于25 mm的均匀、高质量的区域。
该制备工艺可用于清洁、抛光或增强机械或化学抛光表面的对比度，去除细小的划痕、研磨材料和涂抹伪影。

Ion beam polishing with the EM TIC 3X — EM TIC 3X进行离子束抛光

EM TIC 3X独特的三离子束系统工作原理

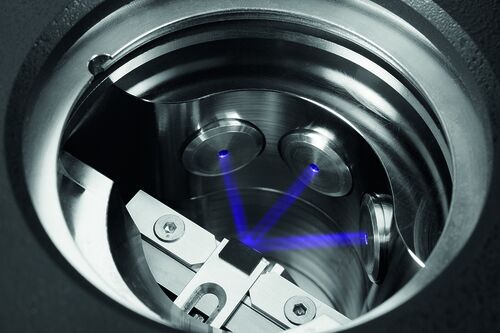

EM TIC 3X的三离子源由三把独立的可控鞍形场离子枪组成，离子能量在1到10keV之间可调。离子源中需要输入工作气体，最好是氩气。然后，向阳极上施加一个高电压（1到10千伏），阴极和韦氏帽接地。由于阳极和阴极之间存在电场，工作气体将被电离（Ar+），等离子体被点燃。带正电的离子将被加速推向阴极，并产生电子，这种轰击会磨损阴极。带负电的电子将被加速推向阳极，与气体原子碰撞并产生离子。受阳极和韦氏帽之间的电场形状（马鞍场）影响，两组离子束将产生，并加速向两个阴极移动。其中一束被（盲）后侧阴极阻挡，而另一束将通过前侧阴极的出口射出，其离子的能量与加速电压相匹配。
