电子器件横截面分析

电子器件横截面分析

电子器件横截面分析可用于检查印刷电路板（PCB）、组件（PCBA）和集成电路（IC）等电子元件的内部微观结构。这些元件通常由不透明的材料制成。为进行横截面分析，需制作元件的横截面并使用光学和电子显微镜以及光谱技术对其进行分析，以揭示纹理、物相、分层、界面、裂纹、空隙、缺陷等的结构和成分。横截面分析可用于PCB、PCBA、IC和其他电子元件的质量控制（QC）、故障分析（FA）和研发（R&D）。

您需要帮助吗？

请联系您当地的成像专家，他们可以根据您的需求和预算提供有关横截面分析的专家建议。

横截面分析可用于PCB、PCBA、IC和其他电子元件的质量控制（QC）、故障分析（FA）和研发（R&D）。

什么是制造业中的横截面？

金属合金、陶瓷、印刷电路板（PCB）或组件（PCBA）或集成电路（IC）等材料的横截面切片，将在材料体上以特定方向切片，以暴露其主体。从而可以观察其内部微观结构。对于PCB和IC，横截面切片对于进行质量控制和故障分析大有助益。

什么是材料或产品的横截面？

截面是诸如金属、陶瓷、聚合物、复合材料、矿物、电路板或集成电路等材料或产品的切片，可以通过其检查内部结构。对材料或产品的样品沿特定方向轴进行切割、打磨，然后抛光，以形成光滑、平整的表面。通常使用光学或电子显微镜或光谱技术进行分析。

横截面切片的目的是什么？

横截面切片对于进行质量控制和故障分析大有助益。它可用于评估印刷电路板（PCB）和组件（PCBA）、集成电路（IC）等电子元件、基材材料和材料层、互连装置、丝焊、焊接点和封装材料的结构完整性。横截面分析有助于识别可能导致元件故障的缺陷。

基于3个简短问题，获取您的专属解决方案。

专门设计的配置可满足您的特定需求。回答简短的问题，找到符合您需求的解决方案。如果您想让徕卡的代表联系您，请点击此处填写您的联系方式。

联系我们

{{ question.questionText }}

请选择一个答案!
最佳匹配

{{ resultProduct.header }}

{{ resultProduct.subheader }}

{{ resultProduct.description }}

{{ resultProduct.features }}

访问产品网站

索取您的信息包

请联系我们

点击提交即表示我同意Leica Microsystems GmbH的使用条款和隐私政策, 并了解在“您的隐私选择”中详细说明的隐私选择。

PCB/PCBA横截面的制备

PCB/PCBA横截面的制备包括多个步骤：

  • 从选定区域切割出一片印刷电路板（PCB）或组件（PCBA）的切片。
  • 对横截面进行清洁、安装、打磨、抛光、离子铣削，有时还需蚀刻，以呈现PCB/PCBA的内部微观结构和各层状况。

从而打造出光滑平整的表面，可以轻松使用光学显微镜（OM）或电子显微镜（EM）进行观察。借助OM或EM进行检查可以评估微观结构和各层状况。

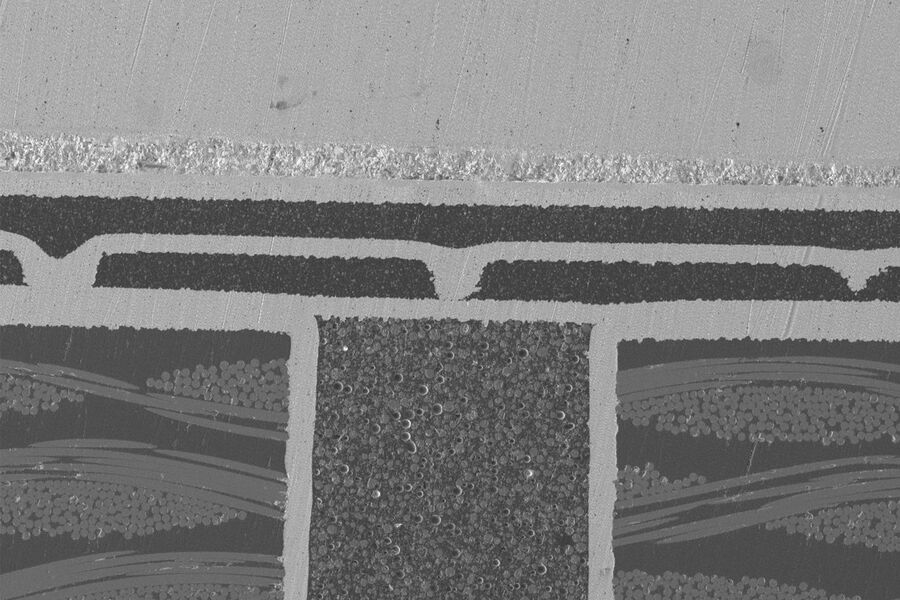

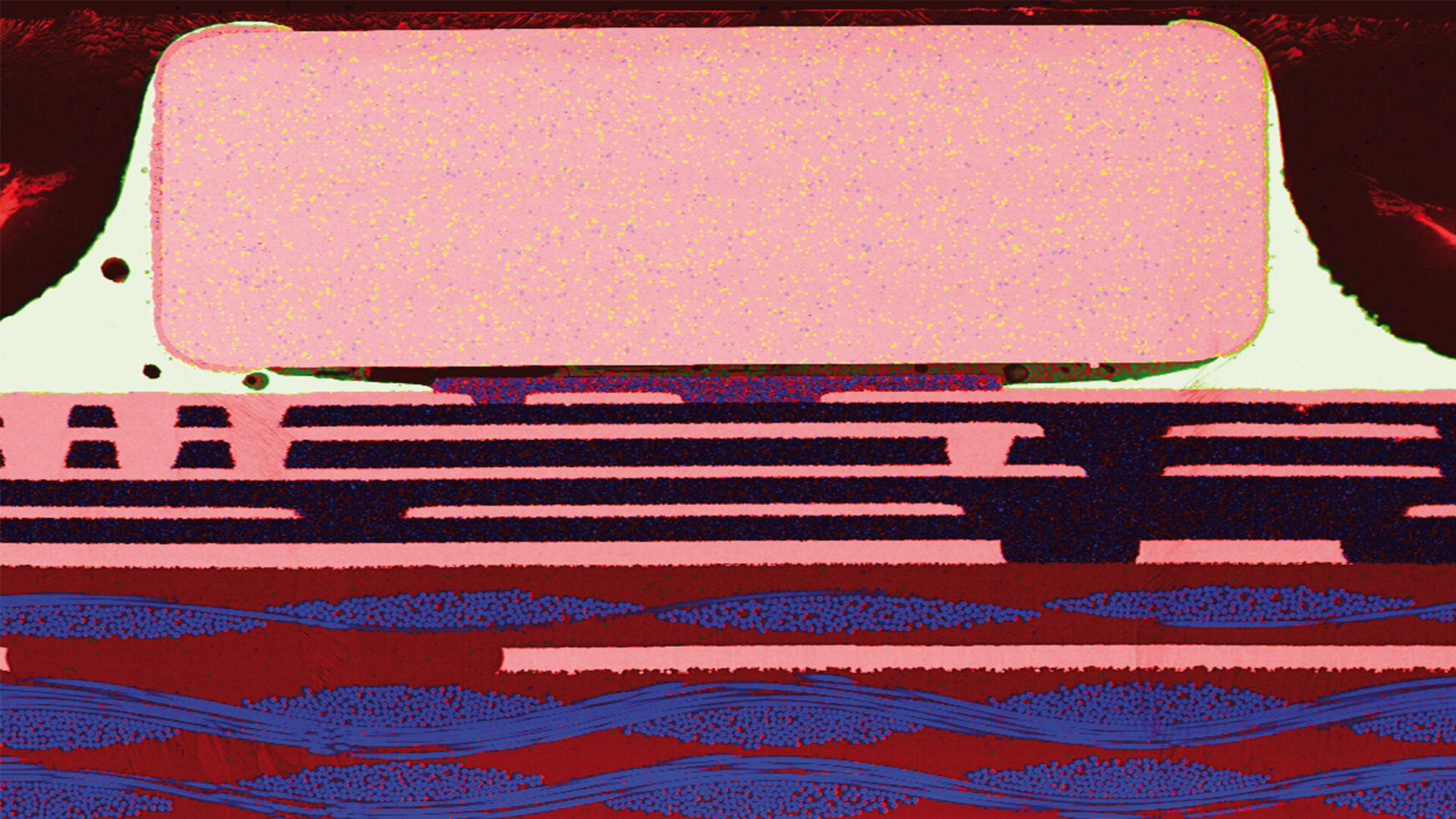

PCB横截面，图示为带焊接引脚的区域，使用EM TXP系统制备。
使用 EM TXP 系统制备的印刷电路板横截面，显示有焊接引脚的区域。
封装基材上芯片电容的横截面，其中单独的铜层和镍层清晰可见，使用徕卡离子束铣削系统制备。
Cross section of a chip capacitor on a package substrate, where single layers of Cu and Ni are clearly visible, prepared with a Leica ion-beam milling system.

IC横截面的制备

制备集成电路（IC）的横截面需要：

  1. 选择并切割出待分析的特定区域
  2. 去除封装材料
  3. 将IC样品包埋在环氧树脂中
  4. 通过锯切或离子束铣削切出薄片，以呈现IC内部结构
  5. 打磨和抛光以获得光滑表面
  6. 为呈现特定IC结构，可能会使用选择性蚀刻
  7. 使用光学和电子显微镜和光谱技术（例如，配备LIBS的复合显微镜或配备EDS的SEM）使IC横截面可视化并对其进行分析，以揭示微小细节和内部微观结构。

电子器件横截面分析的相关文章

阅读关于电子器件横截面分析的最新文章

徕卡显微系统的知识门户网站提供有关显微镜学的科学研究资料和教学材料。网站内容专门面向初学者、经验丰富的从业者和科学家，为他们的日常工作和实验提供支持。

更多文章
Optical microscope image, which is a composition of both brightfield and fluorescence illumination, showing organic contamination on a wafer surface. The inset images in the upper left corner show the brightfield image (above) and fluorescence image (below with dark background).

晶圆表面光刻胶残留与有机污染物可视化检测

随着半导体集成电路 (IC) 的尺寸缩小到 10 纳米以下，在晶圆检测过程中有效检测光刻胶残留物等有机污染物和缺陷变得越来越重要。光学显微镜仍是常用的检测方法，但对于有机污染而言，明视野和其他类型的照明都有其局限性。本文讨论了在半导体行业的质量控制、故障分析和研发&D 过程中，如何利用荧光显微镜有效检测晶片上的光刻胶残留物和其他有机污染物。
Region of a patterned wafer inspected using optical microscopy and automated and reproducible DIC (differential interference contrast). With DIC users are able to visualize small height differences on the wafer surface more easily.

6 英寸晶片检测显微镜，可靠的观察微小高度差

本文介绍了一种 6 英寸晶圆检测显微镜，无论用户的技术水平如何，它都能自动进行可重复的 DIC（微分干涉对比）成像。集成电路 (IC) 芯片和半导体元件的制造需要晶圆检测，以确保不存在影响性能的缺陷。通常使用光学显微镜进行质量控制、故障分析和 R&D 检测。为了有效地观察晶圆上结构之间的微小高度差，可以使用 DIC。
Automated wafer loader using carbon fiber end-effectors for safer handling.

无需用手接触即可安全装载晶片，进行显微镜检测

本文介绍了用于显微镜检测的自动硅晶片装载如何帮助改进微电子工艺控制和生产效率。人工搬运晶圆很可能会损坏脆弱的晶圆表面，从而增加成本，而自动化搬运则能确保更安全、更具成本效益的生产。自动晶片装载机在显微镜检测和制造方面的优势概述如下。
Image of burrs (red arrows) at the edge of a battery electrode acquired with a DVM6 digital microscope.

电池制造过程中的毛刺检测

毛刺是电池电极片边缘可能出现的缺陷，例如在制造过程中的分切环节。它们可能会因诸如短路等故障导致电池性能下降，并引发安全和可靠性问题。毛刺检测是电池生产质量控制的重要部分，对于生产具有可靠性能和寿命的电池至关重要。通过适当照明的光学显微镜可以在生产过程的关键步骤中快速可靠地对电极上的毛刺进行视觉检测。
Quality assurance during production in a manufacturing plant.

跨行业的质量保证改进

精确是最重要的。试想一下，心脏起搏器在运行过程中发生故障，或者半导体缺陷导致关键系统崩溃。在医疗设备、电子产品和半导体等行业，误差几乎为零。质量保证（QA）不再仅仅是一项监管要求，而是一项推动业务成功和保护品牌完整性的战略优势。
Particles observed on the surface of a particle trap which could be used for technical cleanliness during battery production.

生产过程中电池颗粒检测

本文介绍了如何利用光学显微镜快速、可靠且经济有效地进行电池颗粒检测与分析。
Particulate contamination in between moving metal plates.

高效清洁度分析的关键因素

在汽车和电子行业，零部件上细小的污染颗粒物也可能影响产品的性能，导致产品出现故障，或使用寿命缩短。对于汽车来说，过滤系统很容易受到影响。对于电子产品来说，印刷电路板（PCB）或连接器上的污染可能会导致短路。因此，清洁度在现代制造业的质量控制中占有核心地位，特别是使用由不同供应商生产的部件时，更要重点关注清洁情况。车辆或设备的关键部件如果受到污染，整个系统就可能发生故障。因此，高效清洁度分析过程必须…
Images of the same area of a processed wafer taken with standard (left) and oblique (right) brightfield illumination using a Leica compound microscope. The defect on the wafer surface is clearly more visible with oblique illumination.

显微镜不同观察方法下的快速半导体检测

已刻蚀的晶圆和集成电路（IC）在生产过程中的半导体检测对于识别和减少缺陷非常重要。
Preparation of an IC-chip cross section: grinding and polishing of the chip cross section.

电子产品制造截面分析

本文将讨论印刷电路板 (PCB) 和总成 (PCBA)、集成电路 (IC) 和电池组件的横截面为什么对质量控制 (QC)、故障分析 (FA) 和研发 (R&D) 有效，以及如何制备这些横截面。
Electronic component

目视检查面临的主要挑战

本文讨论使用显微镜进行目视检查和返工时遇到的挑战。使用正确类型的显微镜和光学设置对于优化工作流程和增加产量至关重要。使用显微镜进行目视检查和返工时可能遇到的挑战包括确定适当的放大倍率和照明以及有足够大的工作距离。然而，其他关键因素与工作流程优化、有效报告结果和用户培训以及检查过程中的用户舒适度有关。Leica数码和体视显微镜能够提供一系列完整的解决方案，帮助您克服这些挑战，提供更有效的检查和返工。

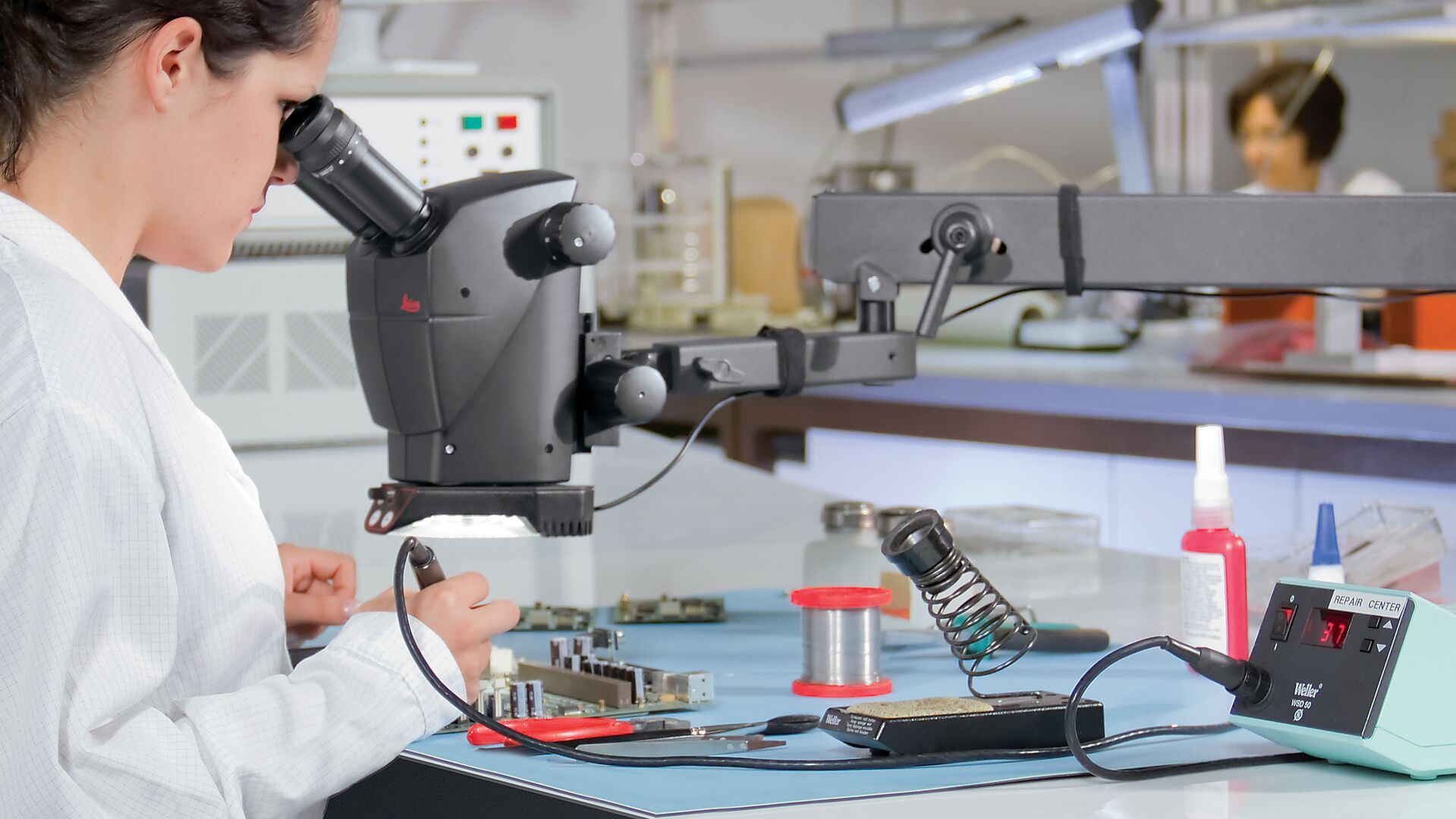

A60 F – Ergonomics

在组装与返工中进行检测

使用徕卡显微系统的人体工学显微镜解决方案，舒适地实现精度与速度双提升，从而最大限度提高工作效率，并获得高质量结果。这些系统提供出色的光学质量和大视场，在优化组装与返工工作流程的同时，确保了操作人员的舒适度。

了解详情

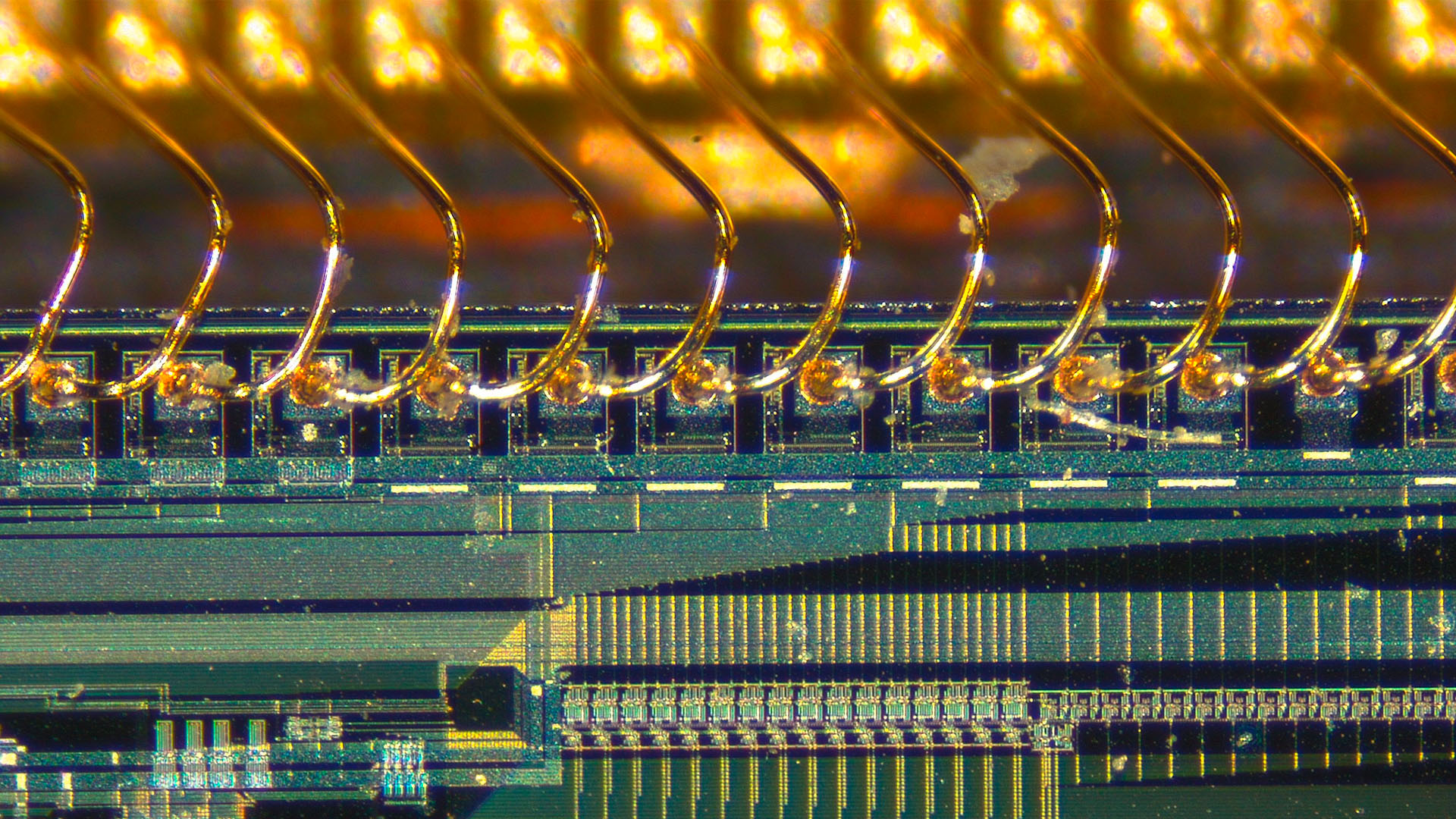

电子器件检测

在现代电子制造业中，目视检查对于质量控制至关重要。 在某些情况下，还需要返工和组装。 使用显微镜进行目视检查有利于及早发现生产缺陷，从而提高生产率。 为了高效而精确地完成返工，解决方案必须快速提供部件或组件的三维透视图。

了解详情

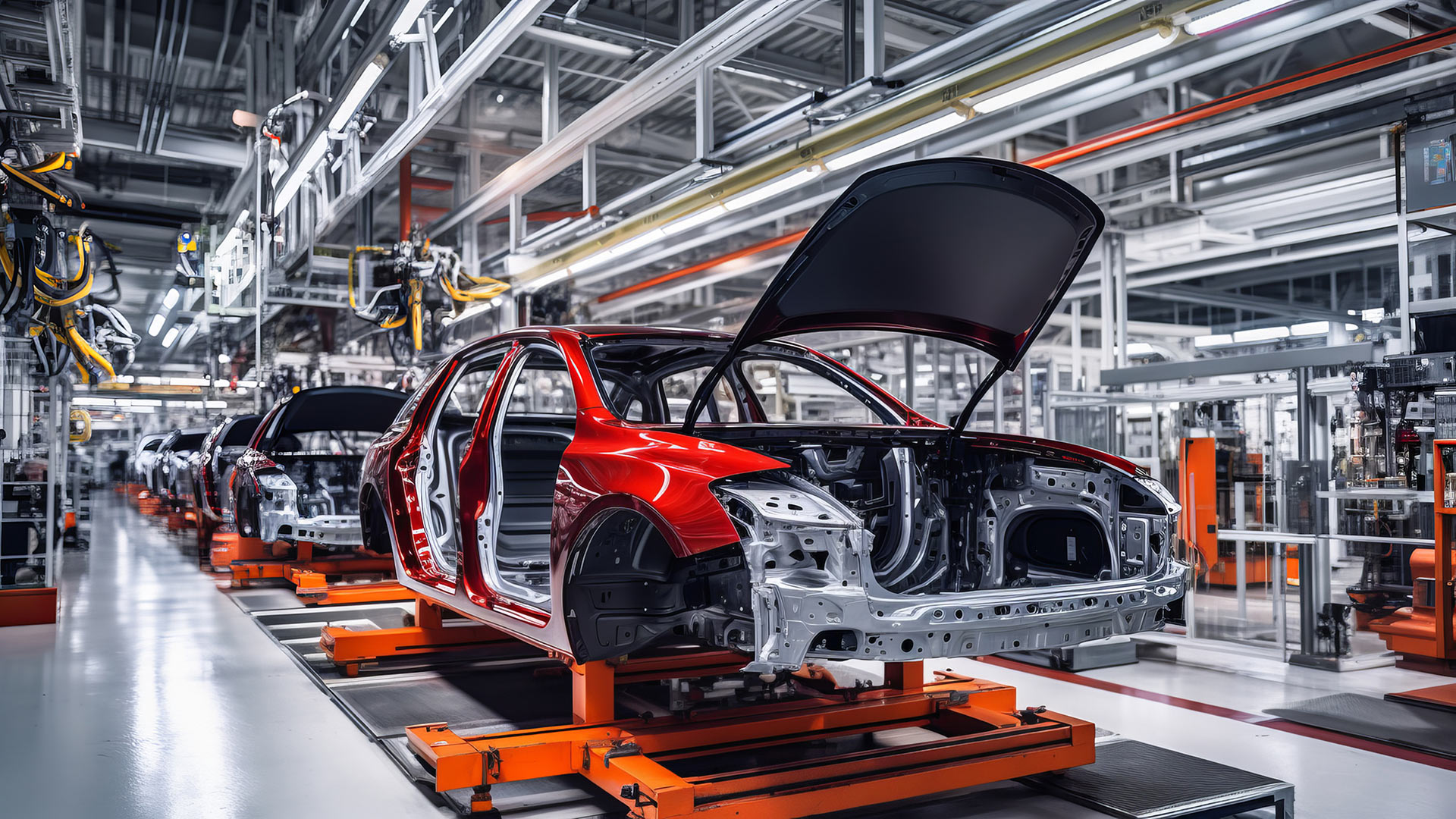

Example of an automotive production line

汽车行业检测

为汽车行业生产部件和组件时必须遵循严格的标准，才能实现高要求的产品寿命和可靠性目标。 为了满足这些要求，生产过程中的目视检查至关重要。

徕卡显微镜可满足您的不同检测需求。

了解详情

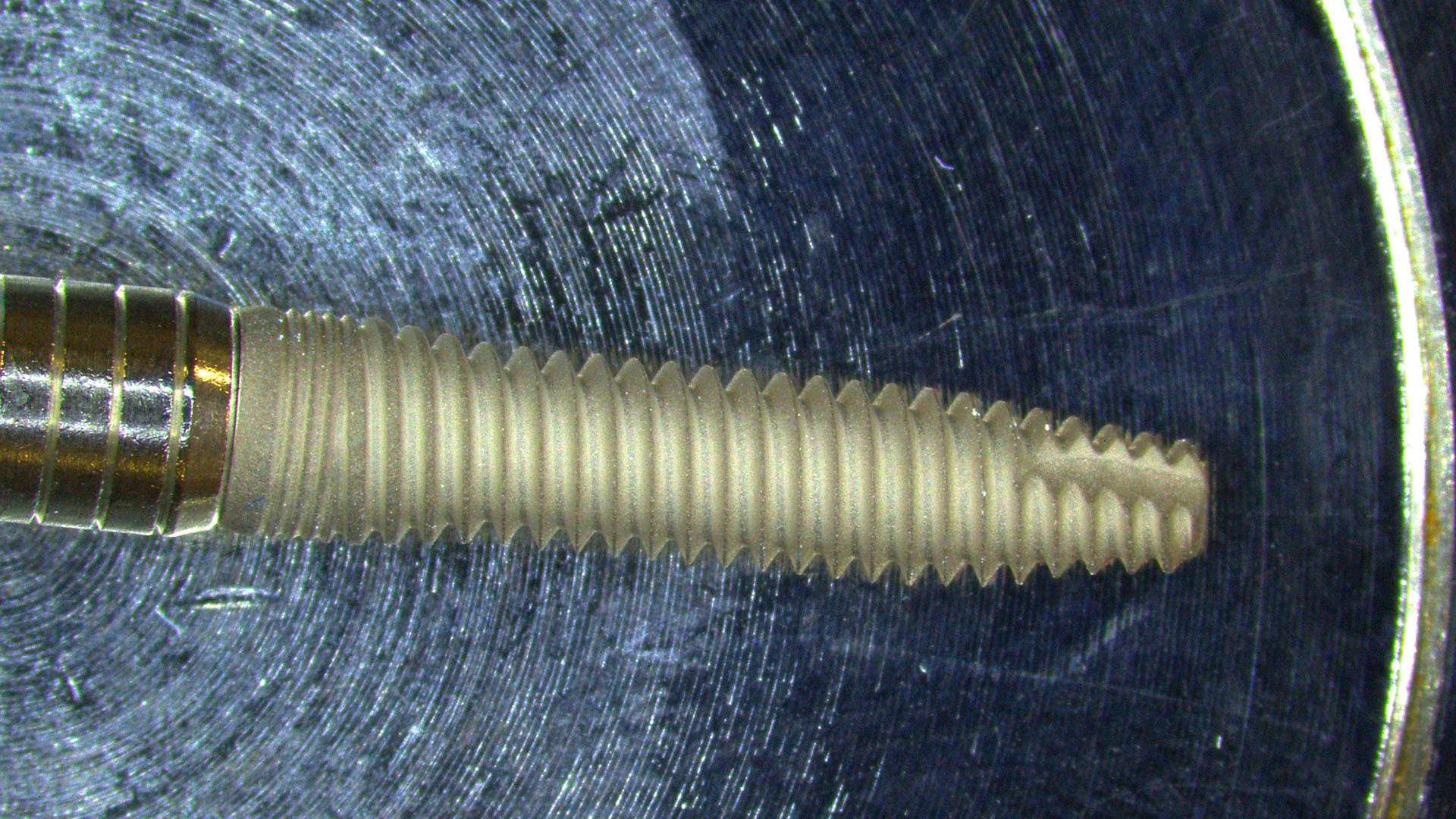

医疗器械检测
