冷冻电子断层扫描

冷冻电子断层扫描(CryoET)用于分辨细胞环境内的生物分子,分辨率达到前所未有的亚纳米级,为研究分子社会学开启了一扇窗。在这一尺度下,仅通过形状就可以识别各个蛋白质,而不需要任何标记。但是,亚纳米分辨率下的成像伴随着一个重大的挑战:您需要找到并精准定位感兴趣的部位。

徕卡显微系统提供先进的冷冻电子断层扫描解决方案,使用冷冻光学显微镜进行快速、高分辨率的成像和精确的图像数据传输,同时在整个工作流程中保持最佳的冷冻条件。

您需要帮助吗?

请联系我们,获得有关解决常见冷冻电子断层扫描工作流程挑战的专家建议。

什么是冷冻电子断层扫描?

使用冷冻电子断层扫描(也称为电子断层扫描),可以在原生和功能状态下以三维分子分辨率分析蛋白质间相互作用。样本在一系列受控的位置上倾斜时,会成像为一系列的二维图像。由此产生的图像“切片”可以组合起来,生成样本的三维重建图像。

典型的CryoET工作流程中有哪些挑战?

在典型的CryoET工作流程中,最大挑战是难以确定包含要成像的细胞或蛋白质的精确感兴趣区域。目标定位反复失败会导致过程非常耗时,最终浪费昂贵的电子显微镜(EM)成像时间。工作流程中的另外两个挑战包括确保样本质量和冰层厚度始终如一,以及在将样本传送到冷冻透射电镜之前使样本保持充分玻璃化。

CryoET工作流程包含哪些步骤?

该技术涉及样本的制备,样本在电子显微镜载网上,然后迅速陷入液氮中冷冻,使样本玻璃化,防止冰晶形成。

为了进行高分辨率的冷冻断层扫描,成像的标本切片厚度不应大于300纳米。为了观察样本的“较厚”部分(如细胞体),必须将样本减薄。除了冷冻超薄切片技术外,使用专门或多模态的冷冻扫描电子显微镜进行聚焦离子束(FIB)研磨是一种首选方法。两个离子束窗口的定位应确保在感兴趣区域内形成厚度大约200纳米的薄冰片(薄片),以便进行冷冻电镜电子断层扫描。

现在可以用冷冻透射电子显微镜扫描制备的样本,然后必须进行数据重建过程,将二维图像重建为单一的三维模型。

如何用冷冻光学显微镜克服冷冻电子断层扫描(CryoET)的挑战?

冷冻光学显微镜可以在两个重要方面对CryoET工作流程做出积极贡献。

首先,光学显微镜有助于评估样本的质量。使用冷冻光学显微镜可以快速了解样本的冷冻质量和冰层厚度,以及样本的分布是否适合进一步处理。徕卡的冷冻解决方案可确保样本在这些步骤中保持安全和活性。

其次,在提高工作流程效率方面,冷冻光学显微镜的最大潜力是能够在启动时间和成本密集型的冷冻电镜制备工作之前,更加精准地定位感兴趣的结构。徕卡的冷冻光学显微镜解决方案能够将目标结构的图像和坐标输出到后续的电镜步骤,从而显著缩短电镜成像时间。

Coral Cryo简介:迄今最有效的CryoET工作流程

徕卡提供专用的三维冷冻电子断层扫描工作流程解决方案,可确保样本活性、进行质量检查,最重要的是确保三维目标定位机制精准可靠,从而克服各种典型的挑战。我们优化的硬件(包含冷冻台和传送梭)配合先进的CryoET目标定位软件,以及适用于冷冻聚焦离子束(FIB)或真空冷冻传送(VCT)载物台的各种无缝集成和传送选项。

了解详情

EM Cryo CLEM THUNDER 成像系统

THUNDER EM Cryo CLEM成像系统是一款采用THUNDER技术光电联用的冷冻光学显微镜。它提供了成功进行结构生物学实验研究所需的成像数据和安全冷冻条件。通过高分辨率、实时去除焦外模糊信号的THUNDER技术成像,从而精确识别感兴趣的细胞结构,然后将样本无缝传送到电子显微镜。

了解详情

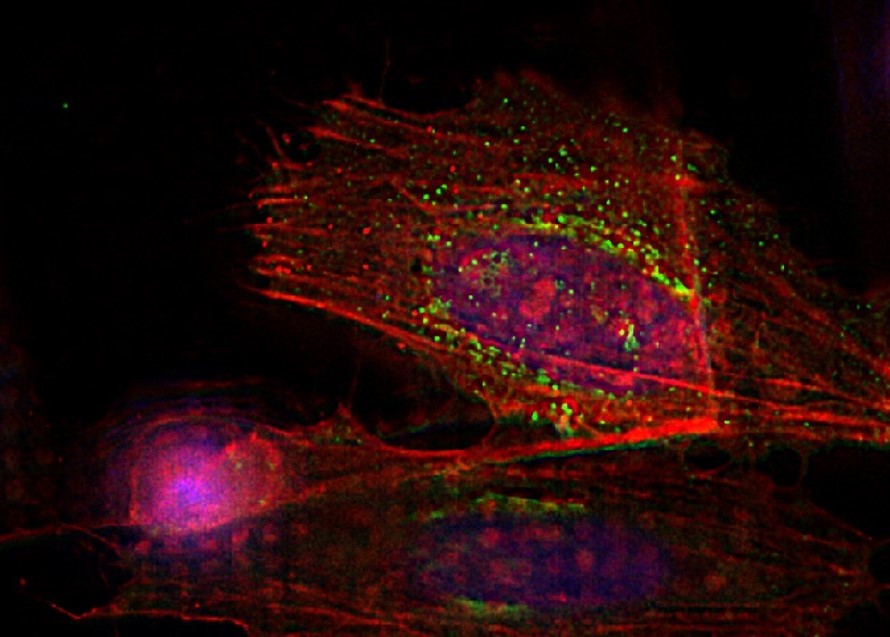

使用纤维状肌动蛋白染料 (mcherry)、TGN46 (GFP)和DNA (Hoechst 33342)的HeLa细胞样本由英国伦敦弗朗西斯·克里克研究所的Marie-Charlotte Domart博士和Lucy Collinson博士提供。

如何选择:冷冻宽场还是冷冻共聚焦?

特点

共聚焦

Thunder(宽场)

灵敏度   *
速度   *
横向分辨率 ** *
纵向分辨率 ** *
冷冻成像条件下染料激发和发射的优化 ** *
抑制自发荧光(样本或碳层) *
目标定位和导出 三维 二维

无缝衔接的冷冻电子断层扫描工作流程

实现精准的三维体目标定位

在这篇文章中,了解无缝衔接的徕卡显微系统冷冻电子断层扫描工作流程Coral Cryo如何使用共聚焦超分辨率更精准定位您感兴趣的结构。该工作流程可减少并优化工作流程的步骤,改善样本的装载和传送,因此可提高CryoET工作流程的效率。

了解详情

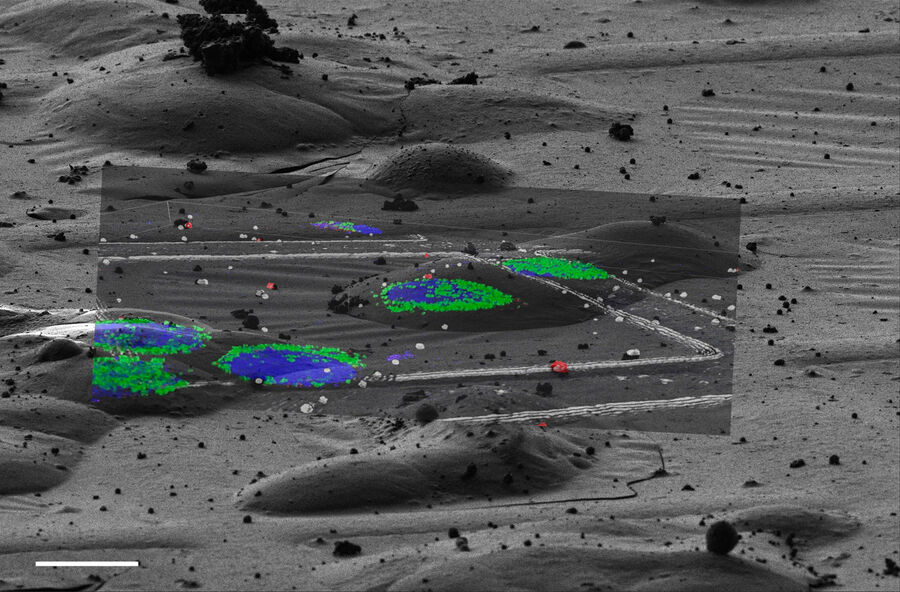

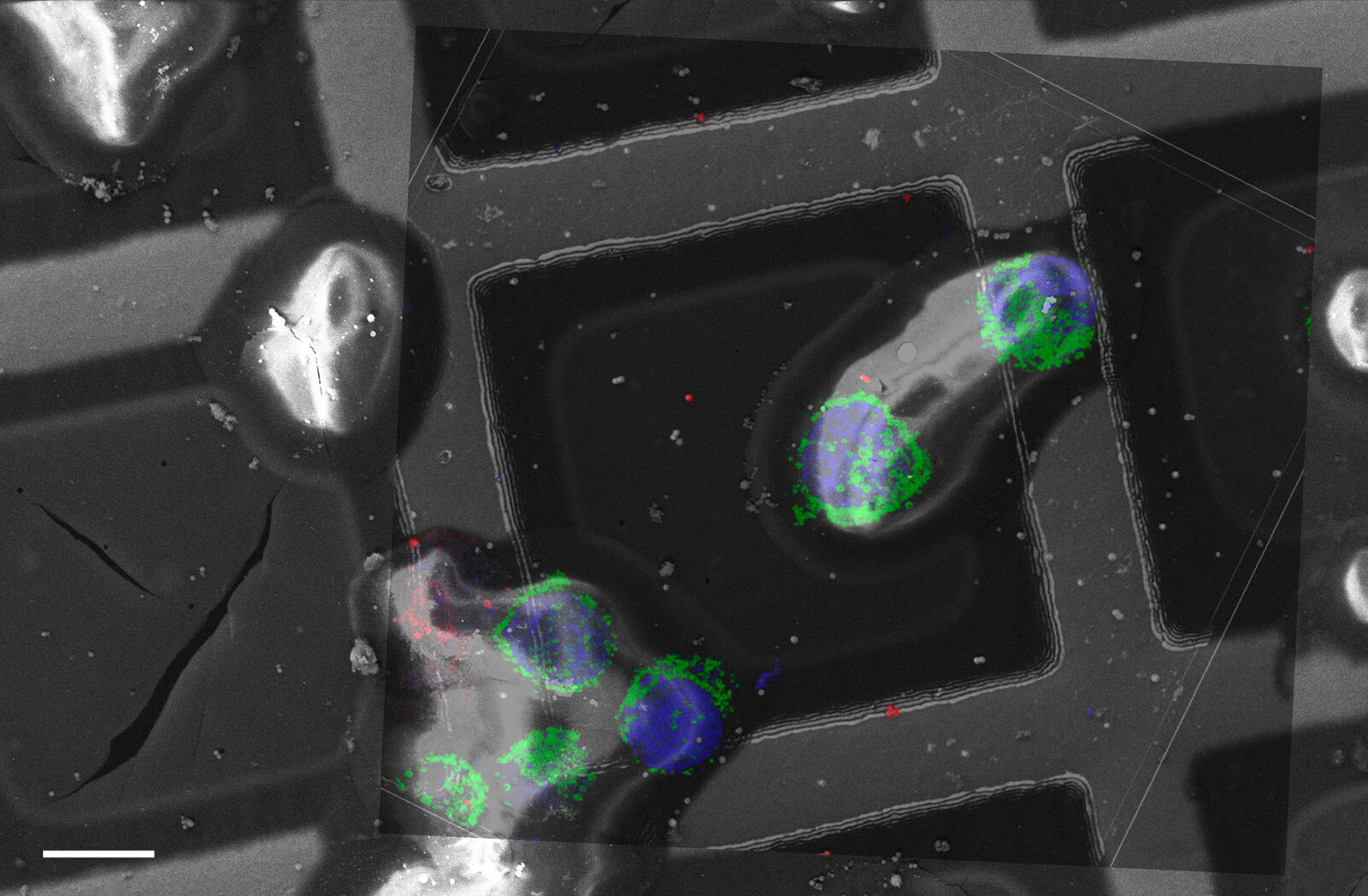

顶部扫描电镜视图(左图)和聚焦离子束视图(右图)的超分辨率三维共聚焦叠加图像。叠加是使用荧光珠作为相关性标志来执行的。HeLa细胞标记如下:细胞核由Hoechst标记,蓝色;线粒体由MitoTracker Green标记,绿色;脂滴由Bodipy和Crimson荧光珠标记,红色)。比例尺:20微米。细胞由德国海德堡欧洲分子生物学实验室Mahamid团队的Ievgeniia Zagoriy提供,扫描电镜/聚焦离子束图像由该团队的Herman Fung提供。

相关文章

阅读关于冷冻电子断层扫描的最新文章

徕卡显微系统的知识门户网站 提供有关显微镜学的科学研究资料和教学材料。网站内容专门面向初学者、经验丰富的从业者和科学家,为他们的日常工作和实验提供支持。

更多文章
[Translate to chinese:] Water Flea Daphnia imaged by Electron Microscopy. Courtesy of Mag. Dr. Gruber, University of Vienna, Austria

简化生物应用的电镜样品制备工作流程

电子显微镜(EM)一直处于超微分辨率生物成像的最前沿,它简化了生物应用的 电镜 样品制备工作流程。
[Translate to chinese:] Projection of a confocal z-stack. Sum159 cells, human breast cancer cells kindly provided by Ievgeniia Zagoriy, Mahamid Group, EMBL Heidelberg, Germany. Blue–Hoechst - indicates nuclei, Green–MitoTracker mitochondria, and red–Bodipy - lipid droplets

低温光学显微镜的新成像工具

荧光显微镜图像能够为cryo-FIB加工提供定位支持,其质量决定了所制备薄片的结果。本文描述了LIGHTNING技术是如何显著提高图像质量,以及如何利用该技术基于荧光寿命的信息来辨别样品的不同结构。

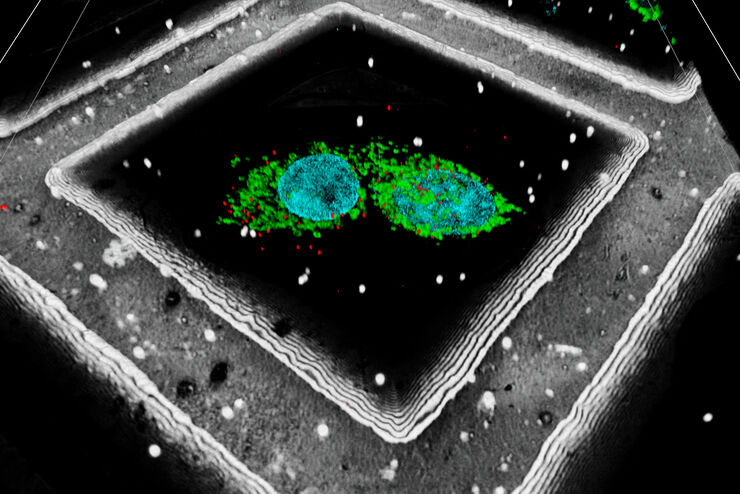

[Translate to chinese:] LNG-non-LNGHeLa cells labeled with light blue –Hoechst, Nuclei

精确三维定位,实现EM成像——掌握精髓

低温电子断层扫描(CryoET)是一种成像技术,可以让研究人员以亚纳米分辨率观察蛋白质和其他大生物分子。了解分子的形状和结构,包括口袋和裂隙,可以帮助研究人员设计能够像拼图一样附着于分子的药物。低温ET成像也因此成为了解和治疗疾病和失调的重要基础。

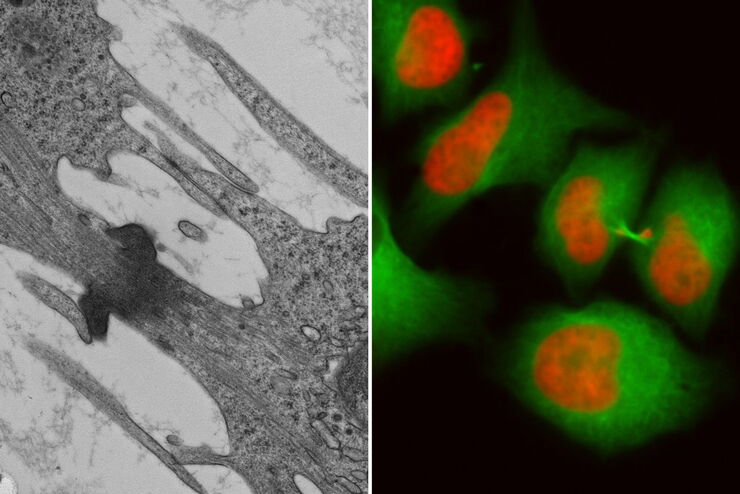

如何成功进行活细胞光电关联

Coral Life 提供了简化的活细胞 CLEM 解决方案,用于深入了解细胞成分随时间发生的结构变化。除了工作流程手册中描述的技术处理外,本文还提供了成功进行实验的其他知识。

How to Successfully Implement Coral Life

The live-cell  CLEM workflow allows you to capture dynamic information related to a relevant biological process as it happens and put these observations into their ultrastructural context. The Leica…

Advancing Cellular Ultrastructure Research

Freeze-fracture and freeze-etching are useful tools for studying flexible membrane-associated structures such as tight junctions or the enteric glycocalyx. Freeze-fracture and etching are two…

冷冻光电联用(Cryo-CLEM)之旅

本文主要介绍Cryo-CLEM技术及其为科学家带来的便益。此外,还特别说明了一些相关文献。 近期在冷冻电子显微镜工作流程领域取得的技术进步,让我们能够获取到细胞蛋白质社会学的3D数据,其分辨率更是达到前所未有的1纳米以下。工作流程中有一个步骤,需要从样品获取目标位置纳米级分辨率的图像,而要得到这样的结果,就需要用到冷冻光学显微镜。这种显微镜如果用于低温电子显微镜工作流程,通常就称为Cryo…
The EM ICE Nano loading area

如何让样品保持在生理状态

Coral Life工作流将动态数据与最佳的样品固定方式(高压冷冻)相结合。然而,如果您的细胞因为温度下降,或缺氧气、二氧化碳或营养物质缺乏而受到损伤,那么再好的样品保存也没有意义。这些因素将影响一系列的生物过程,甚至破坏原超微结构基础,影响您的分析。

Webinar Coral Life Workflow

With the workflow Coral Life, searching for the needle in the haystack is a thing of the past. Take advantage of correlative light and electron microscopy to identify directly the right cell at the…
[Translate to chinese:] 3D reconstruction of an intercellular bridge in a C. elegans embryo

下载 EM 工作流程解决方案手册

这本 26 页的工作流程手册中讨论的解决方案已被证明能够提供快速、可靠和可重复的结果。如果您对自己的工作流程有特殊要求,或对此处显示的主题有任何疑问,我们的徕卡专家将随时乐意为您提供帮助。

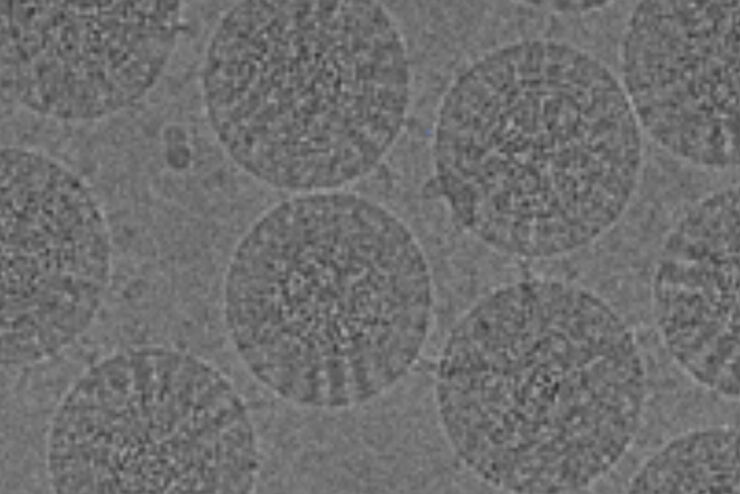

Exploring the Structure and Life Cycle of Viruses

The SARS-CoV-2 outbreak started in late December 2019 and has since reached a global pandemic, leading to a worldwide battle against COVID-19. The ever-evolving electron microscopy methods offer a…

Fast, High-quality Vitrification with the EM ICE High Pressure Freezer

The EM ICE High Pressure Freezer was developed with a unique freezing principle and uses only a single pressurization and cooling liquid: liquified nitrogen (LN2). This design enables three major…

使用增强功能电子显微镜研究大脑切片中的突触

神经科学的一个基本问题就是突触的结构与其功能特性之间有何关系?过去几十年,电生理学揭示了突触传递机制,而电子显微镜(EM)深入探索了突触形态。用于关联突触生理学和超微结构的方法可以追溯到20世纪中叶。目标是获得突触传递的快照,即捕获电子显微照片中的动态过程。

Advancing Cell Biology with Cryo-Correlative Microscopy

Correlative light and electron microscopy (CLEM) advances biological discoveries by merging different microscopes and imaging modalities to study systems in 4D. Combining fluorescence microscopy with…

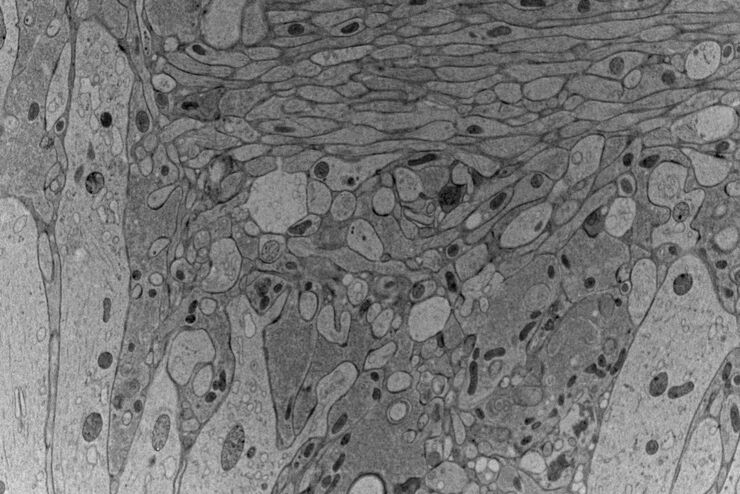

High-pressure freezing: Revealing functional mechanisms of synaptic transmission
