ISO 9022 标准第 11 部分 - 在苛刻条件下测试显微镜

徕卡显微镜对真菌和霉菌生长的耐受性

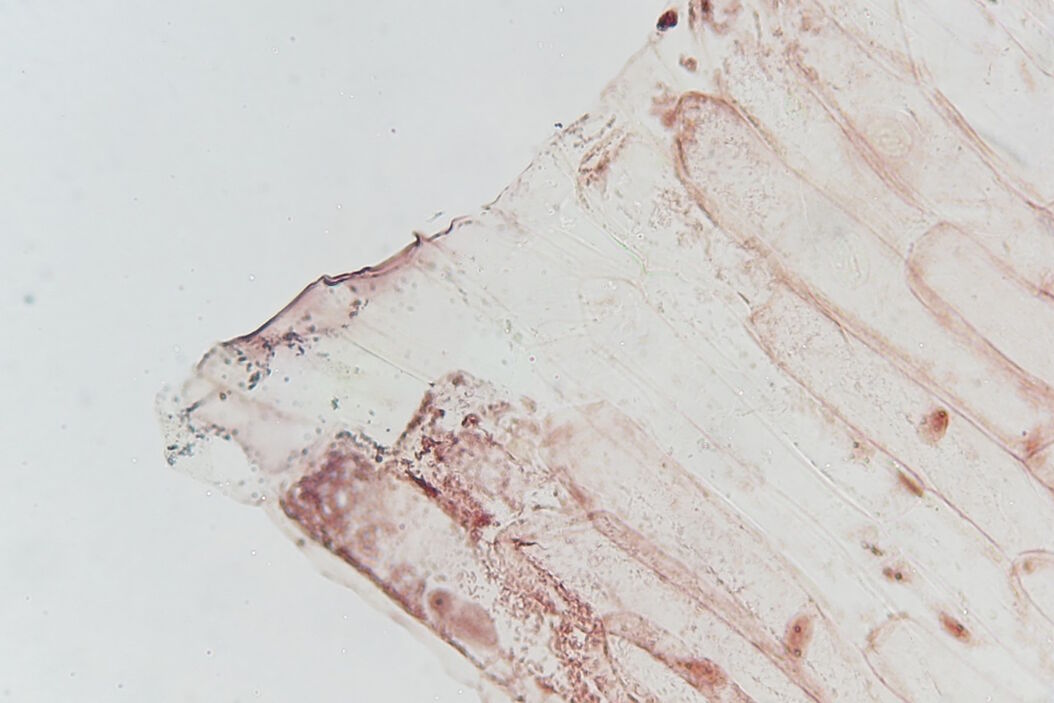

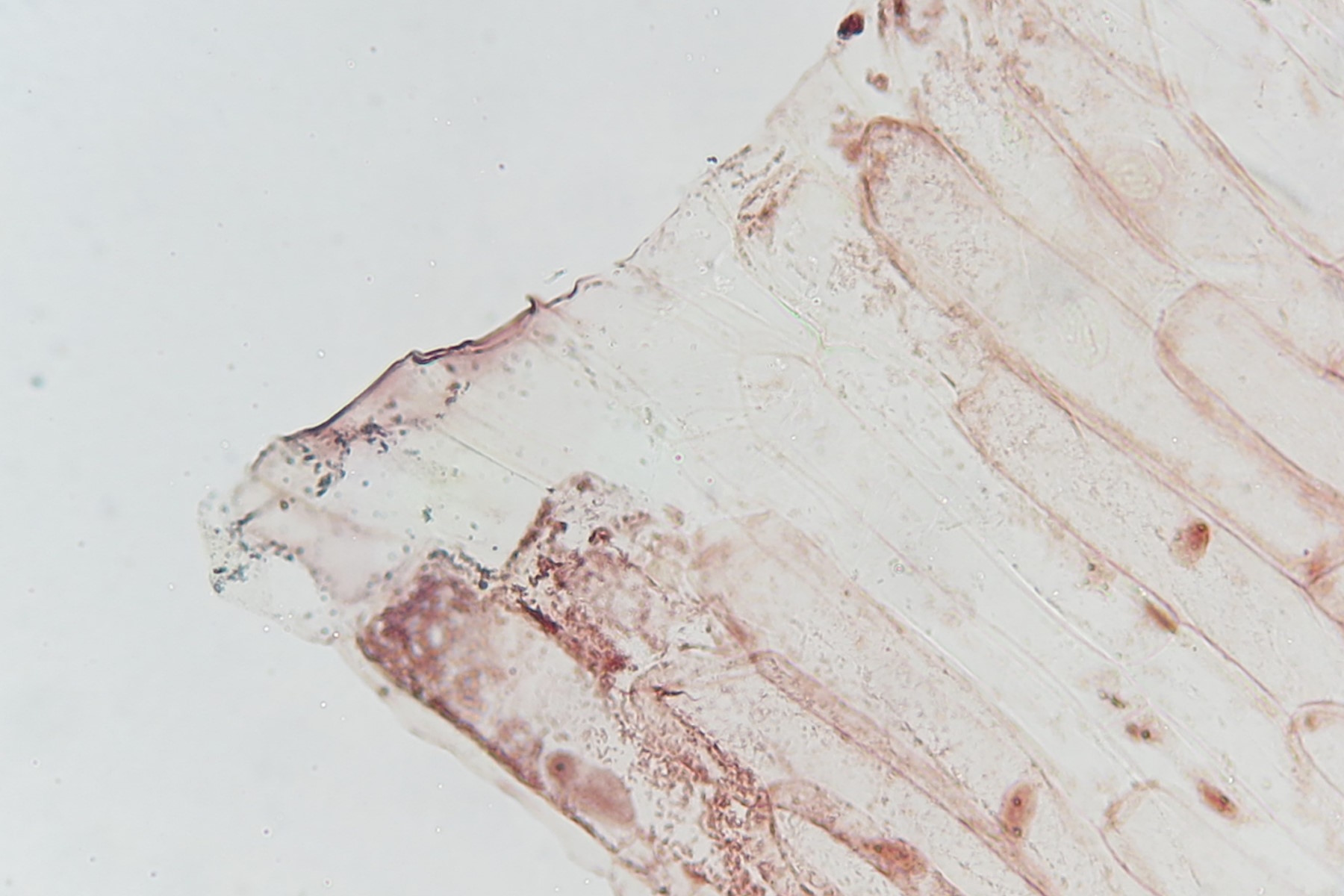

[Translate to chinese:] Image of an onion flake taken with a basic Leica compound microscope after it was tested for resistance to fungus and mold growth following part 11 of the ISO 9022 standard. Image_of_an_onion_flake_acquired_after_ISO_9022-11_test.jpg

为了确定徕卡显微镜对霉菌和真菌生长的耐受性，我们按照 ISO 9022 标准第 11 部分的规范进行了测试，结果显示如下。显微镜和其他光学仪器会受到环境因素的影响。环境因素取决于地理位置和使用地点的条件。仪器的坚固性可以通过完善的加速测试方法进行评估。ISO 9022 标准第 11 部分规定了测试光学仪器抗霉菌和真菌生长的方法。

显微镜对环境条件的适应性

光学仪器的性能在使用过程中会受到多种环境因素的影响，例如热带气候中常见的高温高湿环境。这些因素取决于使用地点，如实验室、车间、工厂等，以及地理位置。个别因素会对仪器性能造成各种影响。一般来说，制造商会努力确保仪器足够坚固，能够承受各种环境因素的影响，并在其使用寿命内成功地保持其性能。

在受控实验室条件下，将仪器置于一系列模拟环境因素中，可以评估仪器的性能稳定性。通常采用加速测试方法，定期增加测试条件的严重程度，以便在相对较短的时间内获得有意义的结果。

国际标准化组织的 ISO 9022 标准涉及光学和光学仪器的环境测试方法，其基础是对暴露在不同环境条件下的光学仪器的性能进行评估和比较。ISO 9022 详细描述了一系列可靠模拟各种不同环境的实验室测试，这些测试主要基于 IEC（国际电工委员会）标准 [1,2]。ISO 9022-11；光学和光学仪器程序，环境测试方法，第 11 部分：霉菌生长[3]对霉菌和真菌的影响进行了测试。ISO 9022-11 规定了测试光学仪器对霉菌和真菌生长影响的稳健性的方法，霉菌和真菌生长主要存在于炎热潮湿的环境中，如世界上的热带或亚热带地区，但在全球夏季也可能成为一个问题。

通常情况下，这些测试是用代表性样品进行的，如安装好的光学器件、材料试样或这些代表性样品上的表面涂层。测试的目的是研究样品的光学、化学、机械和电气性能特征如何受到霉菌和真菌生长及其代谢废物（即酶和酸）的影响。

徕卡显微镜 ISO-9022 测试

为了验证徕卡显微镜的物镜以及其他部件是否能够防止霉菌或真菌的生长，位于柏林的 DAkk（Deutsche Akkreditierungsstelle）认证 BAM 联邦材料研究和测试研究所的 4.1 部门（"生物劣化和参照生物"）按照 ISO 标准进行了严格的测试 [4]。

测试方法遵循上文提到的 ISO 9022-11 程序（光学和光学仪器，环境测试方法，第 11 部分：霉菌生长）[3] 。测试的显微镜部件包括物镜和聚光镜、目镜镜头和镜筒、数码相机等。测试涉及 10 种霉菌/真菌，测试条件如下：温度为 29 °C (84 °F)，相对湿度 (RH) 为 96%。整个测试历时 4 周。

试验室内的孢子浓度（表面）为每平方厘米 12,000 至 18,000 个孢子（每平方米 1.2 亿至 1.8 亿个孢子）。与室内环境中可接受的孢子浓度相比[5, 6]，试验室内的孢子浓度大约高出 700,000 至 1,000,000 倍。在室外环境测量的典型值范围内[5,7,8]，试验舱内的孢子浓度要高出 1,000 倍到 10,000,000 倍。图 1 是一段视频，展示了试验开始时在试验室内撒满霉菌和真菌孢子的喷雾过程。

视频 1： 在用于 ISO 9022-11 方法的测试箱内对含有高浓度霉菌和真菌孢子的溶液进行喷雾。试验室内有 Leica DM 系列教学显微镜的支架。相关图片有柏林 BAM 联邦材料研究与测试研究所生物劣化与参照生物部的 I. Stephan 提供 [4]。

在与显微镜部件相同的条件下，使用滤纸和棉花样品同时进行了对照实验。1 周后，滤纸和棉花对照样品都完全被霉菌和真菌的生长覆盖，这表明了测试条件的严重性。

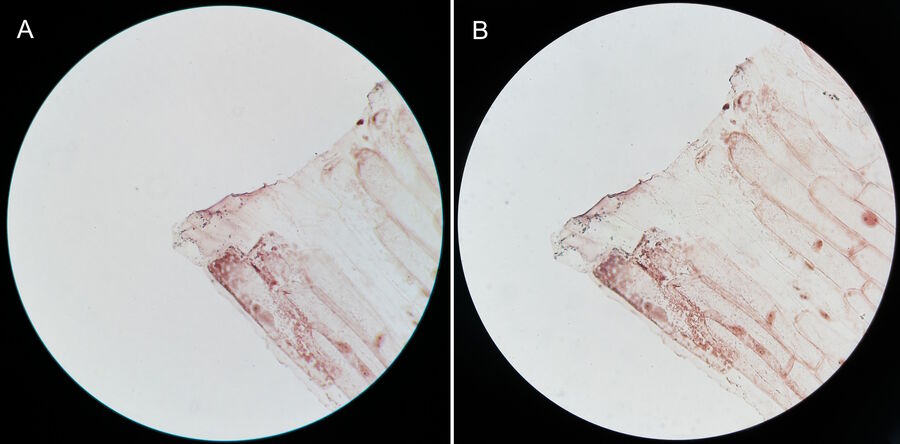

一些徕卡教育系列显微镜的最终结果显示，所有部件的等级评定为 0、1 或 2 级。2 级或 2 级以下表示成功抵抗了霉菌和真菌的生长。更多具体细节可参见 BAM 在收到最终测试结果后发出的公告信 [9]。在 ISO 9022-11 测试之前和之后，使用基本的徕卡复合显微镜（40 倍消色差物镜和 10 倍目镜）获取的洋葱薄片图像示例见图 2。这些图像是用数码相机通过目镜拍摄的。

a) 在 ISO 9022-11 测试之前，使用 40 倍消色差物镜和 10 倍目镜的基础款徕卡复合显微镜拍摄的洋葱薄片图像。
图 2：a) 在 ISO 9022-11 测试之前，使用 40 倍消色差物镜和 10 倍目镜的基础款徕卡复合显微镜拍摄的洋葱薄片图像。

测试结果摘要和结论

BAM 联邦研究所的 4.1 部门[4]根据 ISO 9022-11 程序（光学和光学仪器的环境测试方法：霉菌生长），对包括物镜在内的各种徕卡显微镜部件进行了严格的防霉和防真菌测试。

严格的霉菌和真菌测试的最终结果清楚地证实，徕卡教育系列显微镜的主要部件能够成功地抵抗霉菌和真菌的生长[9]。因此，霉菌和真菌不会影响其性能。

除 ISO 检测外，银 (Ag) 基涂层添加剂（如 AgTreatTM）还用于某些徕卡显微镜的主要接触点塑料和涂漆部件，以抑制细菌生长。

致谢

我们要感谢柏林联邦材料研究与测试研究所（BAM Federal Institute for Materials Research and Testing）生物劣化与参照生物部的 Ina Stephan 博士[4]，她为我们提供了在试验舱内喷洒霉菌和真菌孢子溶液的视频（参见视频 1）。

参考资料

  1. ISO 9022: Optics and photonics – Environmental test methods. International Organization for Standardization (ISO).
  2. International Electrotechnical Commission, IEC, Geneva, Switzerland.
  3. ISO 9022-11:2015: Optics and photonics – Environmental test methods – Part 11: Mould growth. International Organization for Standardization (ISO).
  4. Biodeterioration and Reference Organisms, Division 4.1. German Federal Institute for Materials Research and Testing (Bundesanstalt für Materialforschung und -prüfung [BAM]), Berlin, Germany.
  5. Baxter DM, Perkins JL, McGhee CR, and Seltzer JM: A Regional Comparison of Mold Spore Concentrations Outdoors and Inside "Clean" and "Mold Contaminated" Southern California Buildings. Journal of Occupational and Environmental Hygiene 2 (1): 8–18 (2005); doi: 10.1080/15459620590897523.
  6. Supplement to the Standard of Building Biology Testing Methods SBM-2008, Building Biology Evaluation Guidelines For Sleeping Areas. Baubiologie MAES and Institute for Baubiologie and Ecology (IBN), Germany.
  7. Leitfaden zur Vorbeugung, Untersuchung, Bewertung und Sanierung von Schimmelpilzwachstum in Innenräumen. German Federal Environmental Agency (Umweltbundesamt), Committee on Indoor Air Hygiene (Innenraumlufthygienekommission), Berlin (2002).
  8. Spore Trap Analysis, EMLab P&K Products, San Bruno, California.
  9. Ströhle M: Clarification Letter ISO 9022-11 Testing. Leica Microsystems (2014).
