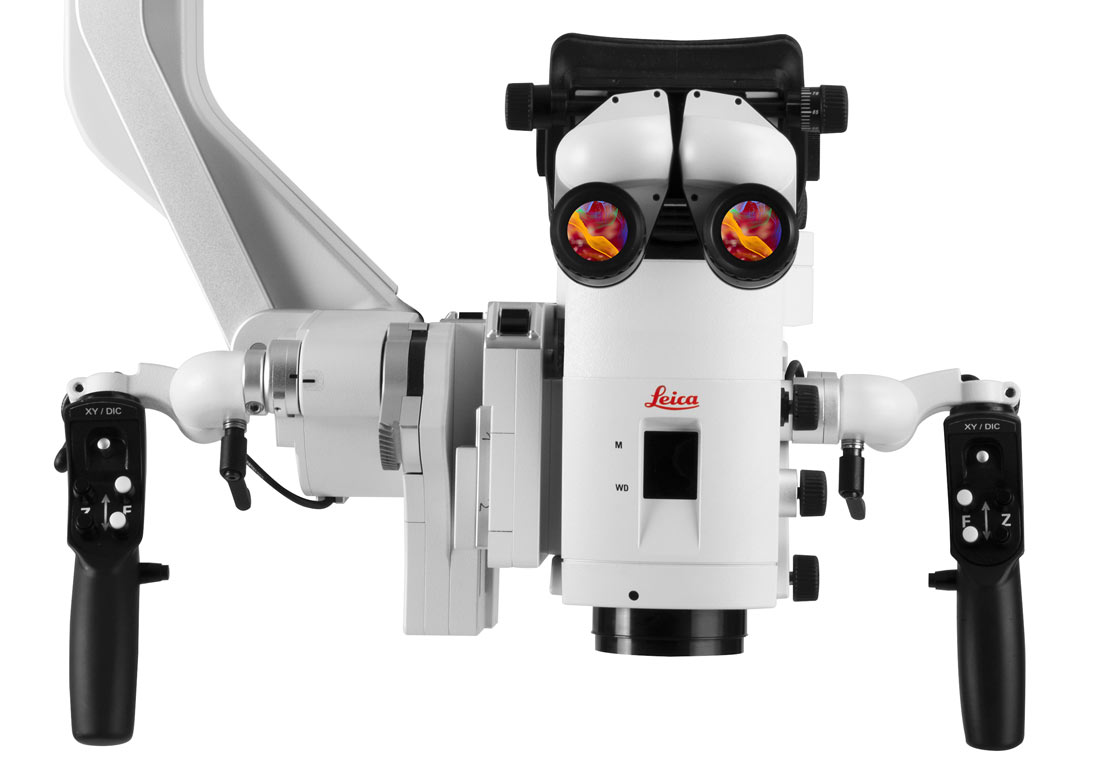

数字化显微镜,专为神经外科手术打造 ARveo 8

增强可视化,精度更高

  • ARveo 8 将多层信息添加在显微镜图像上,增强可视化,因此神经外科医生能够在为患者实施手术期间获取更多信息。
  • ARveo 8 将世界知名的光学品质与术前/术中成像和增强现实荧光技术相结合,让神经外科医生能够做出精准、可信的决策。
  • ARveo 8 超快的处理速度可将延迟降低 44%,更快地向主刀医生传递信息 — 进一步提高精确度。
  • ARveo 8 让主刀医生得以真正地“实时”手术,医者更有信心,患者预后效果更佳。

*与前代 ARveo 手术显微镜相比

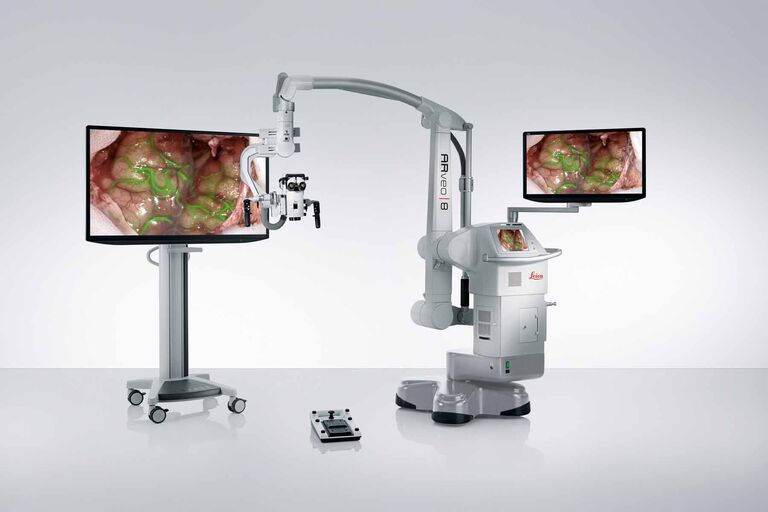

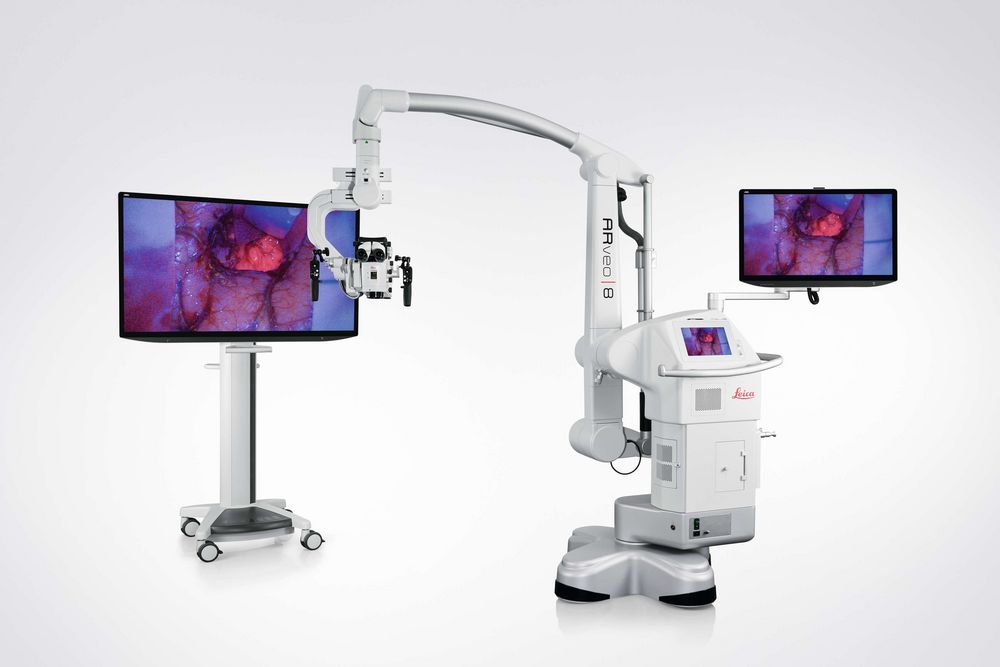

ARveo 8 提供可选配的安装在台车上的 55 英寸 4K 3D 显示器,以及安装在显微镜上的 31 英寸 4K 3D 显示器。集成在显微镜立柱上的 2 合 1 图像显示系统,既可用于显示图形用户界面,也可用于显示附加显微镜图像。
ARveo 8 提供可选配的安装在台车上的 55 英寸 4K 3D 显示器,以及安装在显微镜上的 31 英寸 4K 3D 显示器。集成在显微镜立柱上的 2 合 1 图像显示系统,既可用于显示图形用户界面,也可用于显示附加显微镜图像。

增强现实技术辅助的脑血管外科手术

GLOW 增强现实 (AR) 生态系统是 ARveo 8 数字可视化能力的组成部分。

复杂精密的成像传感器和算法,优化并合成多光谱波段的可见光和荧光。

生成完全同步、实时的手术部位增强视图。

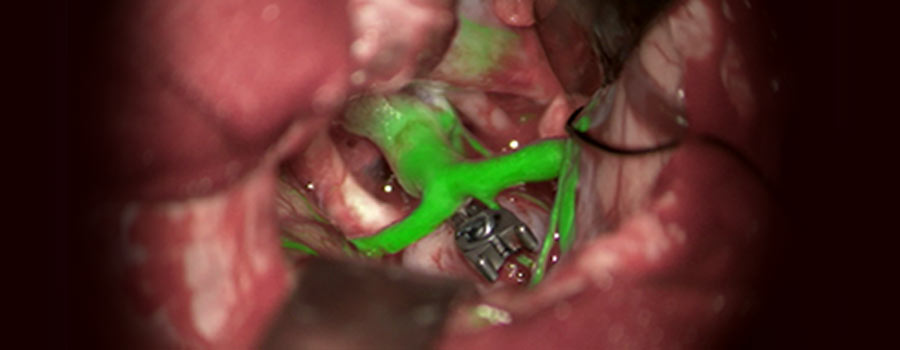

通过 GLOW800 增强现实荧光 (AR 荧光) 和 ICG 吲哚菁绿造影剂,观察色彩自然的颅脑解剖结构,全深度知觉实时血流的增强效果。

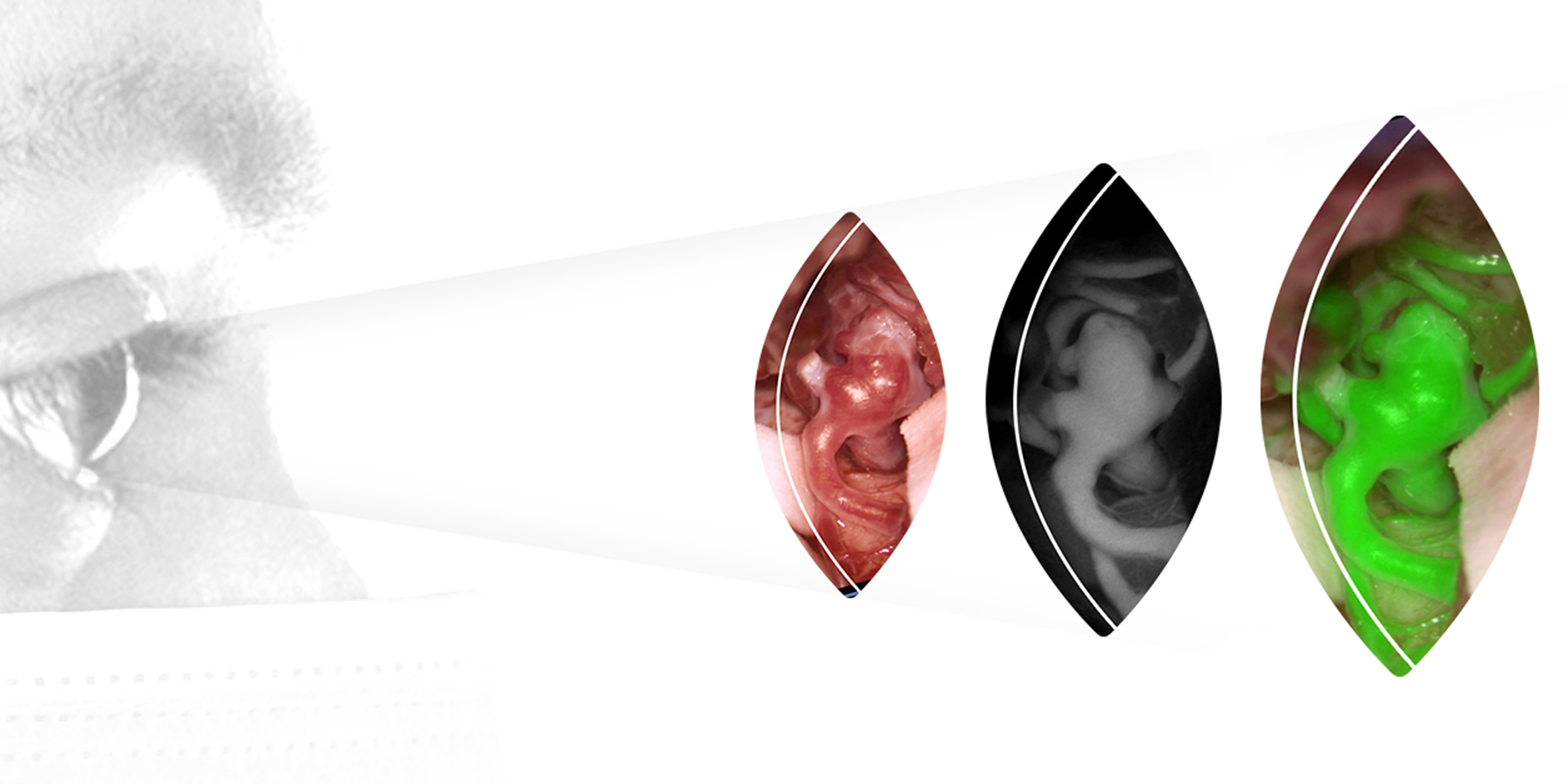

一张图像同时呈现解剖结构和血流

GLOW800 增强现实荧光 (AR 荧光) 与 ICG 吲哚菁绿造影剂搭配使用,您可以在白光下观察颅脑解剖结构和血流。

不再需要像过去那样,努力在黑白血流视频与解剖视图之间转换并在大脑中努力构建成一幅图像 — 现在,尽享解剖结构和血流同时呈现在一张视图中的便捷。

  • 全深度感知,图像均质消除周边图像暗区,让您时刻保持方位感
  • GLOW800 模式,让您在动静脉畸形 (AVM) 切除、动脉瘤摘除、搭桥或微血管减压手术中增强信心

增强的图像通过 CaptiView 镜内图像投射显示在目镜中,也显示在手术室的显示器上。

FL800 - 近红外荧光成像 GLOW800 - 增强现实荧光成像

GLOW800 增强可视化技术

血管骤然间亮起来,但我们仍能看清血管周围的脑部结构。这种效果令人惊叹:忽然间,我们可以看到更多细节,距离我们认为的增强现实真的更近了。

瑞士巴塞尔大学医院和大学儿童医院,神经外科副主任,神经外科教授,Raphael Guzman 教授 (医学博士) 第一次使用 GLOW800 时的感受。

FL400 肿瘤荧光

Show details

FL400 肿瘤荧光

在神经外科开放手术中,荧光模块 FL400 与活性物质 5-氨基酮戊酸 (5-ALA) 搭配使用。区分肿瘤组织和健康的脑组织,为切除术提供支持。

* 关于产品在您所在地区的获批指示和注册情况,请咨询徕卡显微系统有限公司法规事务部

FL560 荧光

Show details

FL560 荧光

FL560 可以观察到激发光范围约在 460 nm 至 500 nm 之间的荧光团。这样,您可以观察到颜色自然的非荧光组织,并能同时观察到亮黄绿色的荧光。

GLOW800 增强现实荧光

Show details

GLOW800 增强现实荧光

GLOW800 增强现实荧光使用 ICG 吲哚菁绿造影剂进行近红外成像,具有高对比度,并将其与白光图像相结合。最后生成一张色彩自然、实时血流增强的解剖结构图。

智能增强光学可视化

ARveo 8 光学器件的核心是突破性的创新:FusionOptics 融合光学。

FusionOptics 融合光学技术将大景深和高分辨率相结合,以此增强可视化。

结合 400 W 氙灯和精显照明装置,可在目镜中呈现景深更大、更明亮的视图。

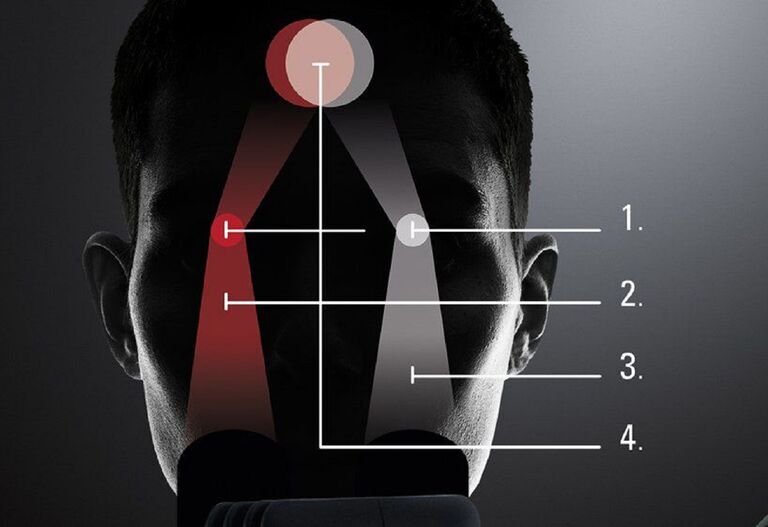

FusionOptics 融合光学技术

  1. 两条独立光路
  2. 一条光路提供高分辨率
  3. 另一条光路提供大景深
  4. 大脑将两张图像合成为一幅最佳立体图像
FusionOptics 融合光学技术:1. 两条独立光路 2. 一条光路提供高分辨率 3. 另一条光路提供大景深 4. 大脑将两张图像合成为一幅最佳立体图像
FusionOptics 融合光学技术:1. 两条独立光路 2. 一条光路提供高分辨率 3. 另一条光路提供大景深 4. 大脑将两张图像合成为一幅最佳立体图像

整个团队效率得以提高

ARveo 8 能支持整个手术团队实现协作性更强的流程,提高手术效率*

  • 稳定性卓越
  • 图形用户界面清晰简洁,可根据每个主刀医生和每场手术进行更快的设置
  • 随时快速调节
  • 全团队实现 3D 可视化和协作

* 与前代 ARveo 手术显微镜相比

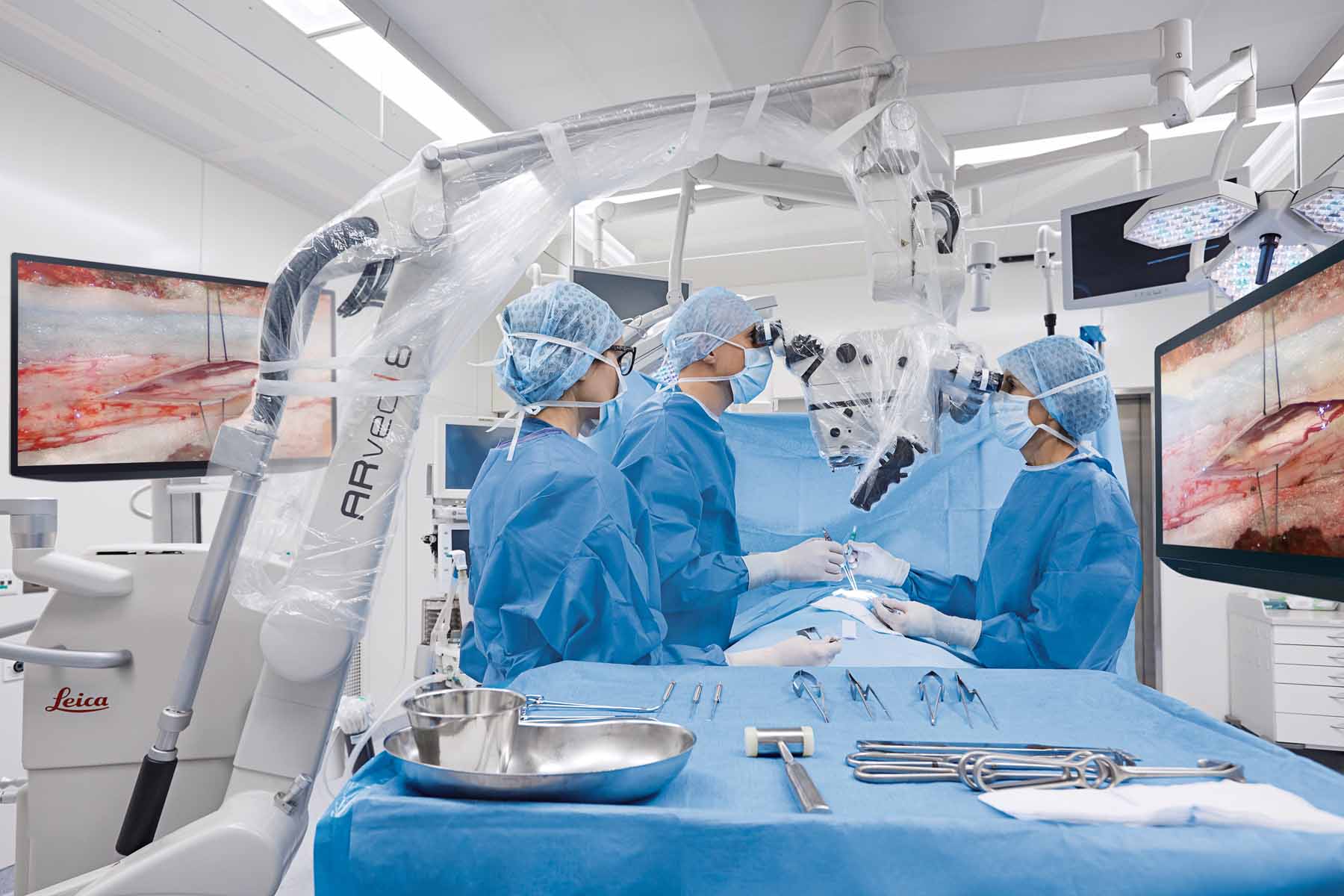

ARveo 8 支持协同流程。
ARveo 8 支持协同流程。

全神贯注

如果不愿意在术中将目光离开患者去查看屏幕,使用目镜是明智的选择。

通过 CaptiView 镜内图像投射,您会直接在目镜中看到所有需要的成像信息。CaptiView 显示:

  • 不同来源的图像,例如术前 CT 或 MRI 扫描
  • 其它图像,例如来自内窥镜
  • GLOW800 增强现实荧光
  • 来自不同领先制造商的导航系统的数据

1080p 全高清显示屏具有 LED 背光,可提供高质量的高分辨率、高对比度图像,无需再分神去查看屏幕。

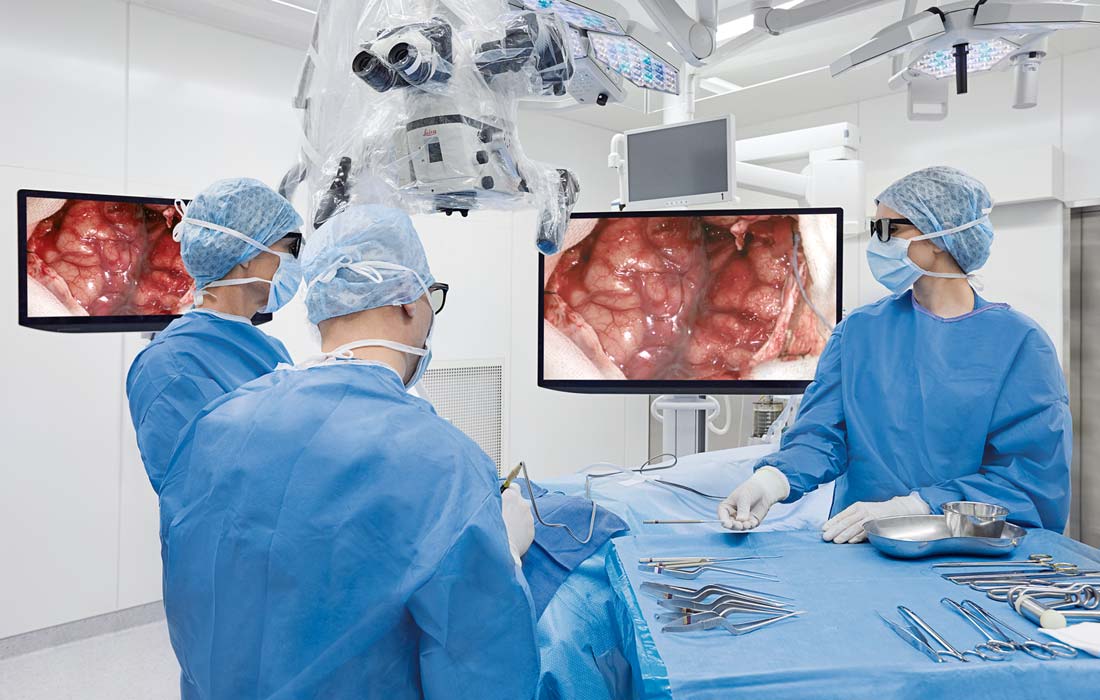

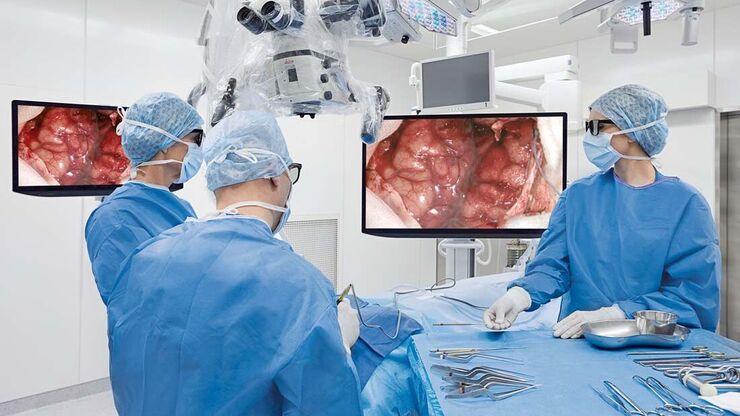

在 3D 显示器上为整个手术团队显示您看到的图像。

整个团队共享同一 3D 视图

如果您喜欢在工作中“平视”,就无需通过目镜观察。

您可以利用全深度感知和高分辨率,通过以下途径在更大的范围内看清自然色彩分明的细微解剖结构:

  • 手术显微镜上一体化的 31 英寸显示器,或
  • 安装在台车上的 55 英寸 4K 3D 显示器
  • 手术流程的可视化方案
  • 共享 3D 视图让您的整个手术团队即使在复杂的手术中也能有条不紊地提前做好准备。
  • 3D 可视化推动教学迈上新台阶,每个人都能在大型 4K 3D 显示器上观看被放大的手术图像

ARveo 8 是一种混合系统,因此您可以随时选择使用目镜或者 3D 显示器观察术野。

ARveo 8 神经外科手术显微镜 — 无需通过目镜观察
ARveo 8 神经外科手术显微镜 — 无需通过目镜观察

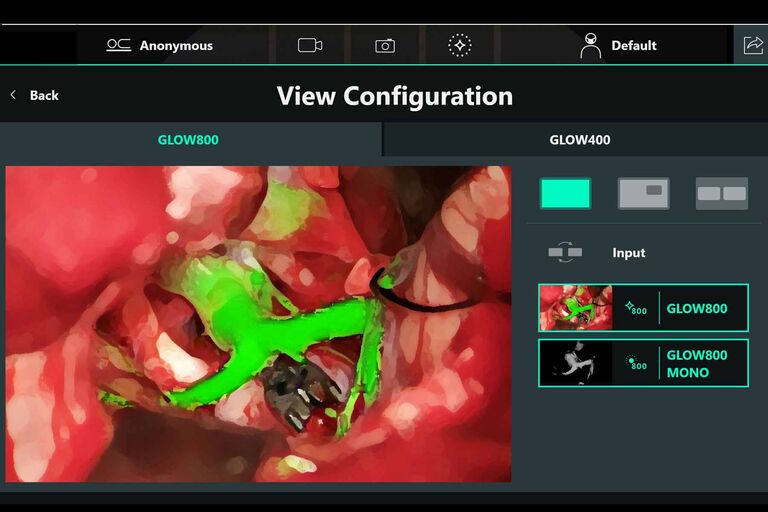

单一图形用户界面,兼具显微镜操作和图像摄取功能

ARveo 8 图形用户界面采用极其友善的操作界面,让使用者不言自明。它逐步引导您完成显微镜设置,在动态中进行术中调节,并能进行图像采集和传输。它也可以作为附加显示器,显示镜下的图像。

操作简单

  • 选择并设定不同的用户角色和权限
  • 密码保护默认设置和各个用户设置,例如 GLOW800 可视化
  • 提高网络安全性,保护患者和用户数据

轻松成像

  • 利用高压缩 2TB 存储空间记录 2D 或 3D 影像和图像
  • 快速储存图像,并通过 USB 和以太网导出到医院网络
  • 针对 PACS 和 DICOM 优化的数据处理和连接性
ARveo 8 图形用户界面
ARveo 8 图形用户界面

解锁数字未来的大门

成像技术不断发展,并推动医学进步时而循序渐进,时而迅猛发展。

在这条技术变革的道路上,ARveo 8 将成为您的左膀右臂:

  • 您可以在将来增加新的技术和增强现实应用程序,为患者带去意义非凡的影响
  • 为您打造通向神经外科数字化未来的坦途

我们将这一理念称作 EnhancePath“视觉无限”,即我们的承诺 —— ARveo 8 数字化显微镜伴您共同演进到数字未来。

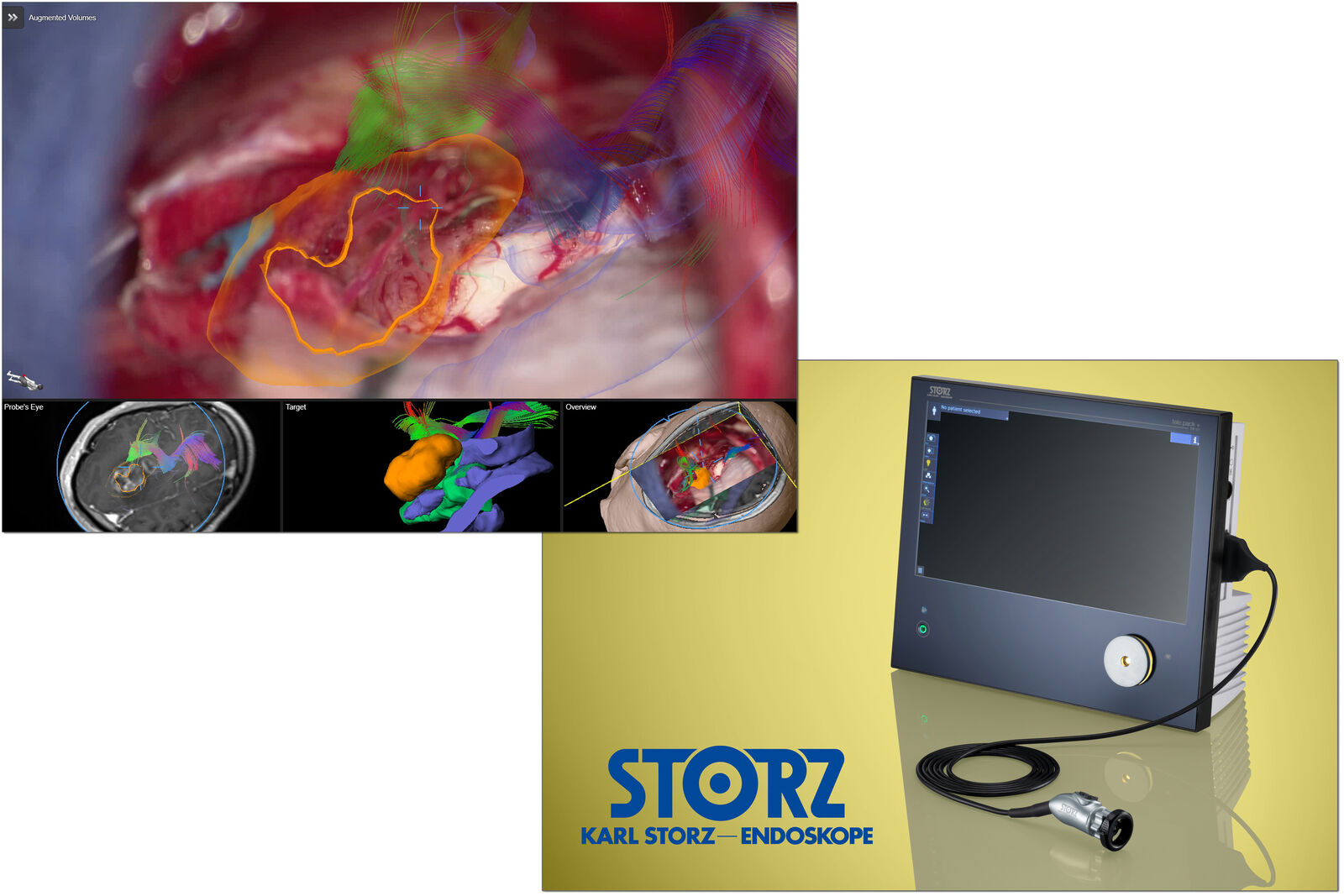

添加多重信息

术前图像与术中成像相结合,让您可以在手术期间做出更果断的决策。 借助 ARveo 8 数字化显微镜,您可以通过目镜或 4K 3D 屏幕观看来自导航系统和内窥镜的增强的可视化视图。

轻松集成导航系统

数据来自领先制造商提供的导航系统,支持您进行术中评估。

  • 术中使用显微镜的图像用于图像对齐
  • 提供画中画导航选项,更符合人体工效学的观察要求

与 KARL STORZ® 影像系统技术兼容

显微镜手柄一键无缝来回切换显微镜图像和内窥镜图像 — 让您的手术过程流畅无中断。

轻松集成导航系统 | 与 KARL STORZ® 影像系统技术兼容
轻松集成导航系统 | 与 KARL STORZ® 影像系统技术兼容

导航控制机器人

神经外科用 ARveo 8 数字化显微镜通过 Brainlab IGS 导航系统实现显微镜主镜的机器人联动。

  • 得益于 BrainLab 最新颅脑神经导航软件的尖端聚焦功能,为您在整个神经外科手术过程中保持图像聚焦。
  • 得益于“Follow Tip”尖端追踪或“Move to Pin”尖端追随功能,即使显微镜移动,您也始终能看到居中视图。
