强大的在体分析能力,较之前提供更多细节

STELLARIS 8 DIVE 可为您提供深度超过 1 毫米的灵活多色成像。 使用 4Tune 光谱可调非退扫描检测器,最多可同时定义四个检测波段,或者在发射光谱中的任何区域先后成像时获得无限数量的荧光团。 您可以根据所需的荧光团组合进行灵活调节。 使用 STELLARIS 8 DIVE ,您可以通过超过 10 亿个荧光团组合进行多光子实验,您能够更详细地研究复杂的过程,例如神经元连通性、器官结构、动态相互作用或者细胞和蛋白质的空间关系。

利用 STELLARIS 8 DIVE,您可以通过四种或更多颜色研究活体样本中的细胞转移、区分相关蛋白、观察清醒小鼠的海马体活动或者固定的厚肠切片的结构!

传统的二向色镜一直无法最佳区分所有荧光团,但是现在利用光谱探测器可以轻松地实现这一点,因为我们可以真正做到为每个荧光团优化您要探测的波长。

荷兰癌症研究所(荷兰阿姆斯特丹) Jacco van Rheenen 教授/博士。

活小鼠大脑皮层的神经元(GFP,绿色)和小胶质细胞(YFP,黄色)带有遗传标记,星形胶质细胞通过磺酰罗丹明(蓝色)标记,在尾静脉中注射 Alexa680-Dextran 将血管染色(红色)。 整体约 250 x 250 x 250 µm。 样本由德国神经退行性疾病研究中心光学显微镜设备部门(德国波恩)提供。

轻松使用 DIVE——4Tune 检测器

 4Tune 非退扫描检测系统 可以配备 2 至 4 个检测器,并且可自由配置混合检测器 (Power HyD NDD)、光电倍增管 (PMT) 或将两者结合使用。 发射光通过可变二向色镜和带通滤波器的组合方法分离。 在整个可见光光谱(380 - 800 纳米)范围内自由调节您的检测范围!

使用 4Tune 用户界面,可以通过简单的拖放操作来优化多个转基因标志物的发射光设置。 用户界面设计清晰直观,操作非常简单,几乎无需培训。

使用 STELLARIS 8 DIVE,您能够为任何现有的和新开发的转基因标志物做好准备,而且可以适应未来的新发展!

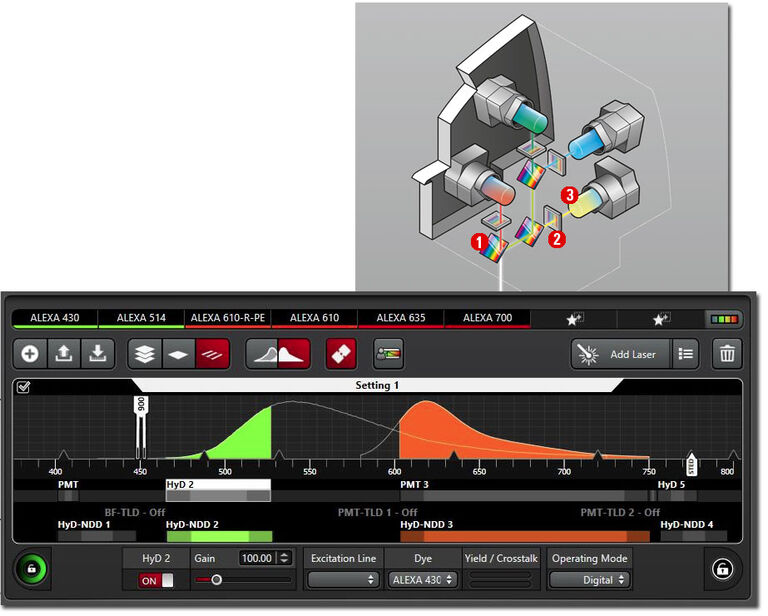

上图: 4Tune 非退扫描检测系统: 1) 可变二向色镜 (VD)。 2) 可变带通 (VB)。 3) Power HyD NDD 或 PMT。 下图: 直观的 4Tune 用户界面,可轻松设置 380 至 800 纳米的所有颜色的检测窗口。

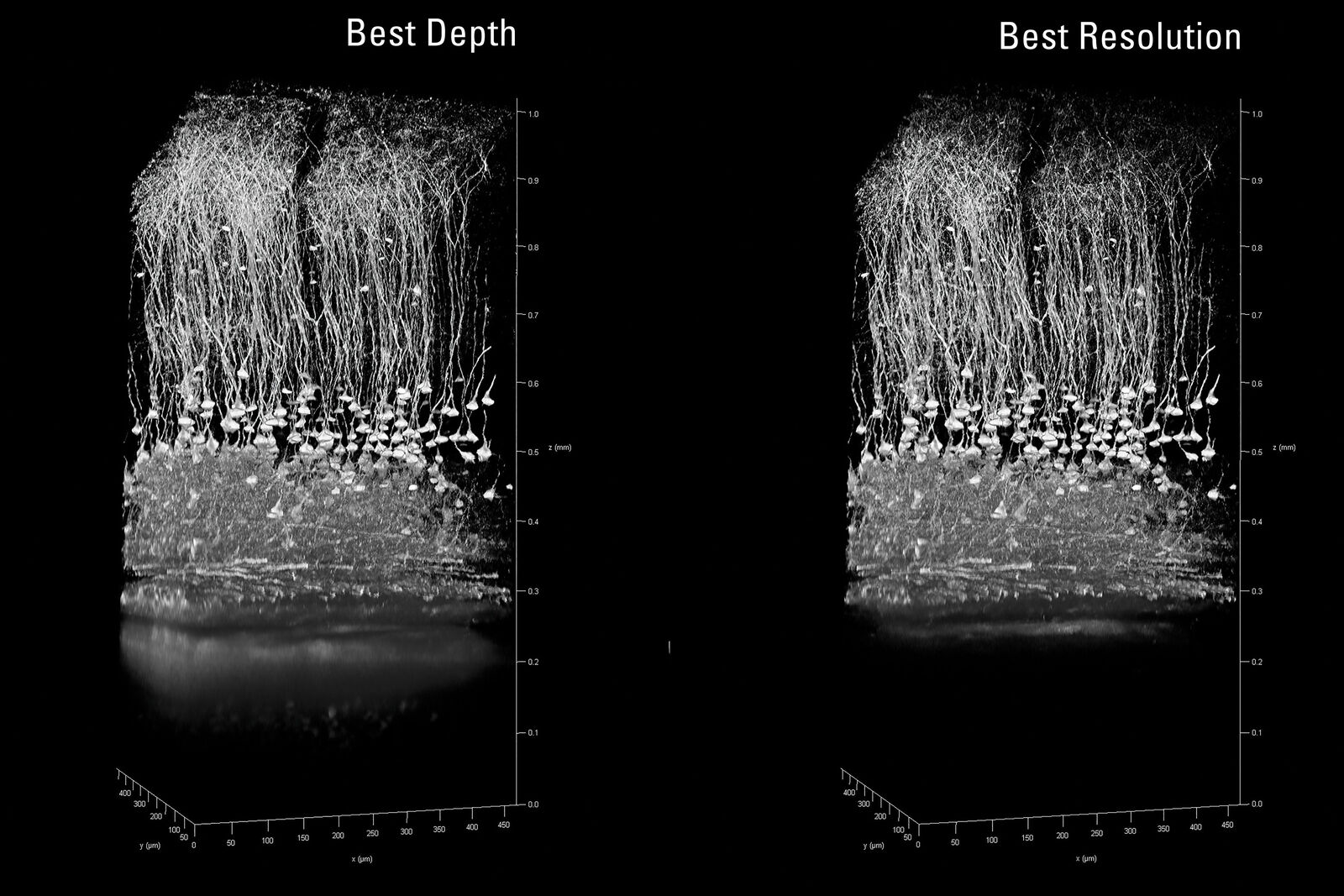

小鼠大脑皮层,Thy1-eYFP。 使用“深度优先”设置将穿透深度增加 20%。 IRAPO 25x1.0 W motCorr. 样本由德国神经退行性疾病研究中心光学显微镜设备部门(德国波恩)Kevin Keppler 提供。

深入探索新维度

使用 STELLARIS 8 DIVE,您能够灵活调节实现更深层更细微观察。 使用新型可变光路扩束镜 (VBE),您可针对任何物镜对所有激发光束进行独立优化调节。

VBE 能够根据您的研究问题优化共定位,并实现分辨率和深度之间的良好平衡。

使用可变光路扩束镜优化深度和分辨率

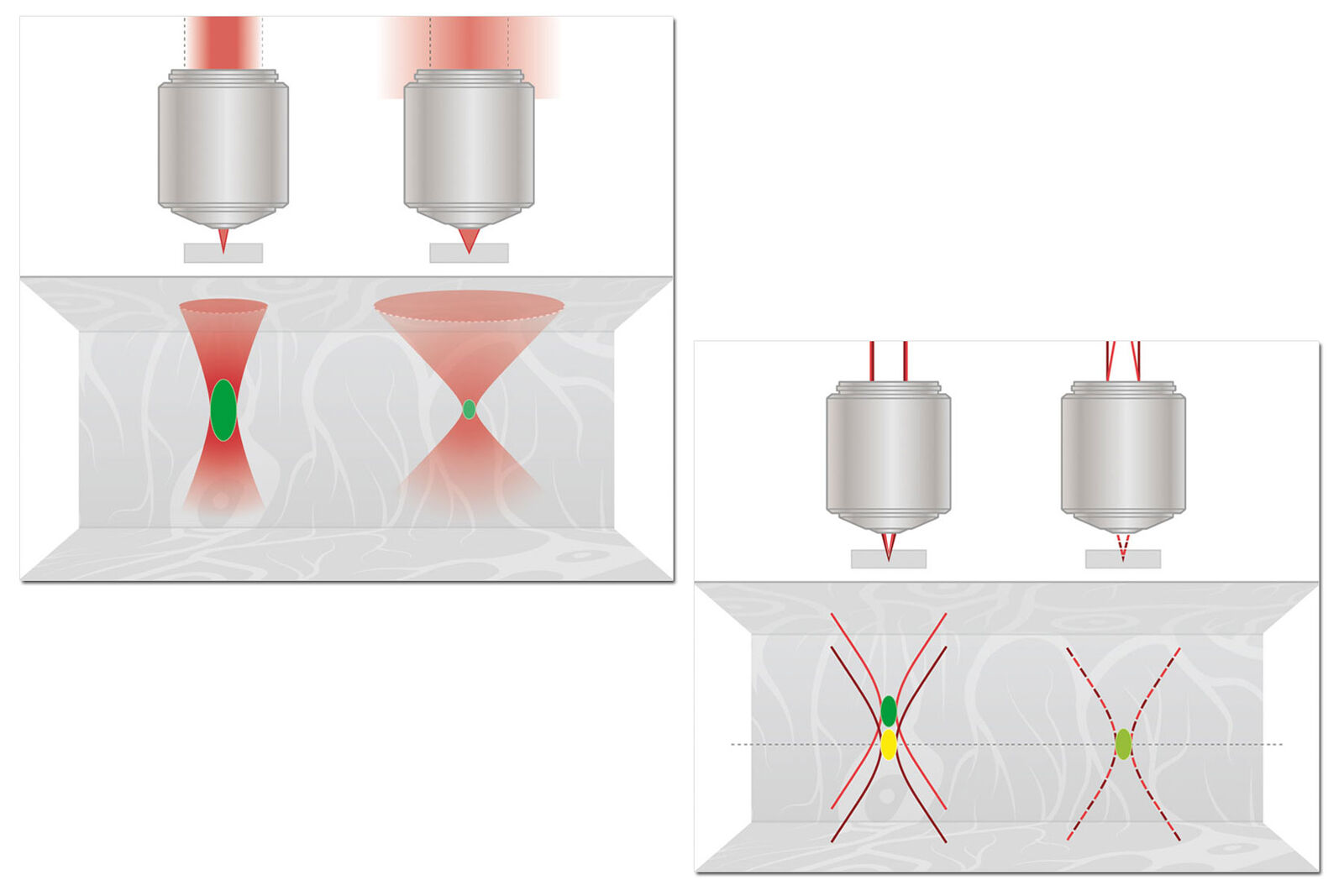

徕卡可变光路扩束镜 (VBE) 将可调光束直径与可调发散度相结合。 为您提供可调深度、分辨率和全色校正。

可调光束直径可实现分辨率与深度之间的平衡优化

STELLARIS 8 DIVE 能够根据您的样本要求进行调节。 使用可变扩束镜,您可以选择: 优化分辨率——光束充满物镜后孔径,以及优化穿透深度——光束直径稍稍小于物镜后孔径。 后孔径未充满会使焦点体积增大、光程缩短,从而增大有效激发。

可调光束发散可实现全色校正

我们的 IR APO 物镜在红外波段上不会出现色差。 配备 STELLARIS 8 DIVE,您就可以使用适合红外线以及多条红外激光线的物镜: 可变光路扩束镜可用于校正色差,完成更实用的多色实验。

可调式可变光路扩束镜 (VBE)

通过无标记成像功能扩展体内深度实验的潜力

胶原蛋白和弹性蛋白等分子在癌症等疾病中起到相关作用。 我们的 4 tune 检测器可使用二次和三次谐波产生信号,无需染色即可研究这些重要结构。

DIVE 与 STELLARIS 相结合,还可使用荧光固有的寿命信息。 借助这种能力,您可以通过 NADH 或 FAD 的寿命成像进行实验,例如进行样本代谢绘图。

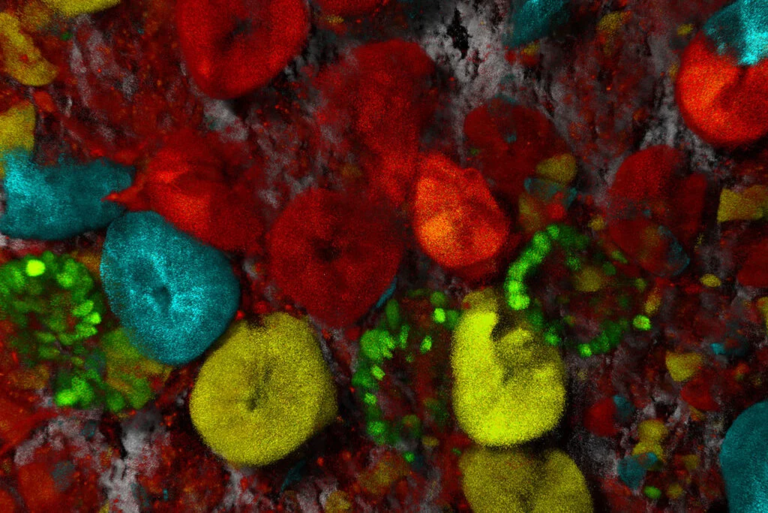

多色标记小鼠小肠: 胶原蛋白 1 为灰色(无标记 SHG),谱系示踪干细胞显示为青色、绿色、黄色和红色。 干细胞在生物体内癌症扩散中起到重要作用。 样本由荷兰癌症研究所 Jacco van Rheenen 提供。

轻松在组织中导航,无需额外染色

在组织中导航通常需要使用导向标志来了解感兴趣区域的位置。 胶原蛋白的支架特性有助于在组织中导航并找到感兴趣区域,且无需复染。

大多数生物组织含有胶原蛋白,它是结缔组织的主要成分。 例如,肠被一层胶原蛋白包裹。 通过精确采集 ½ 激发波长的发射信号,可以在多光子显微镜下轻松观察胶原蛋白。 通过 4Tune 灵活的检测窗口,可使用任何波长采集这类信号,无需额外的标记或工作。

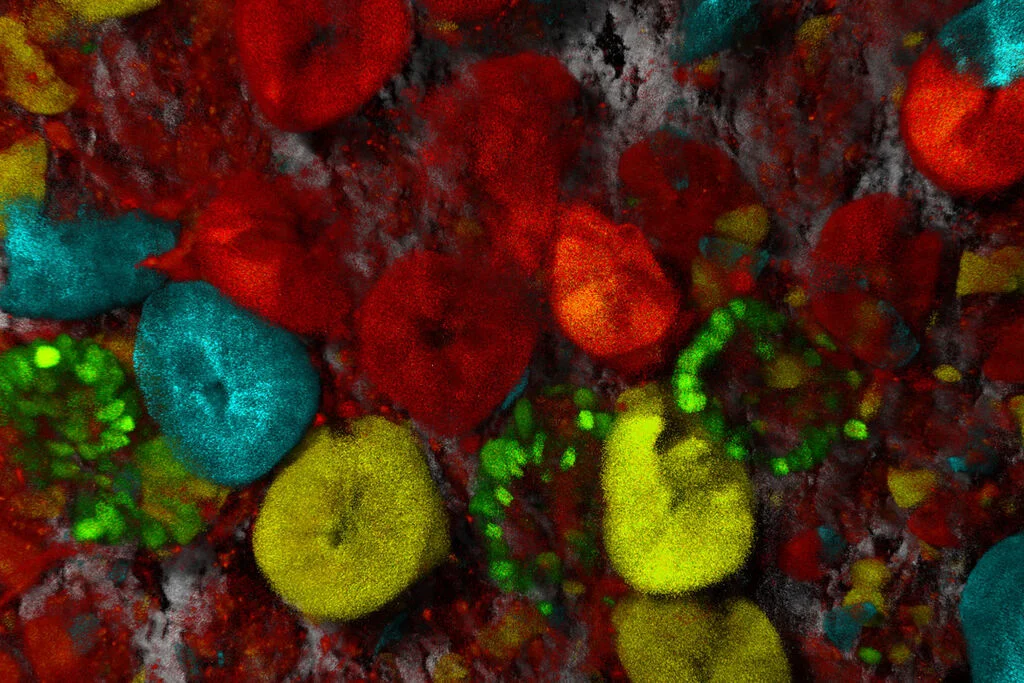

一旦显微镜工作者观察到胶原蛋白结构,就知道已非常接近自己感兴趣的组织(这里是肠道中的干细胞)。 多色标记小鼠小肠: 来自 SHG,灰色的是胶原蛋白 1,青色、绿色、黄色和红色是谱系示踪干细胞。 样本由荷兰癌症研究所 Jacco van Rheenen 提供。
FLIM图像

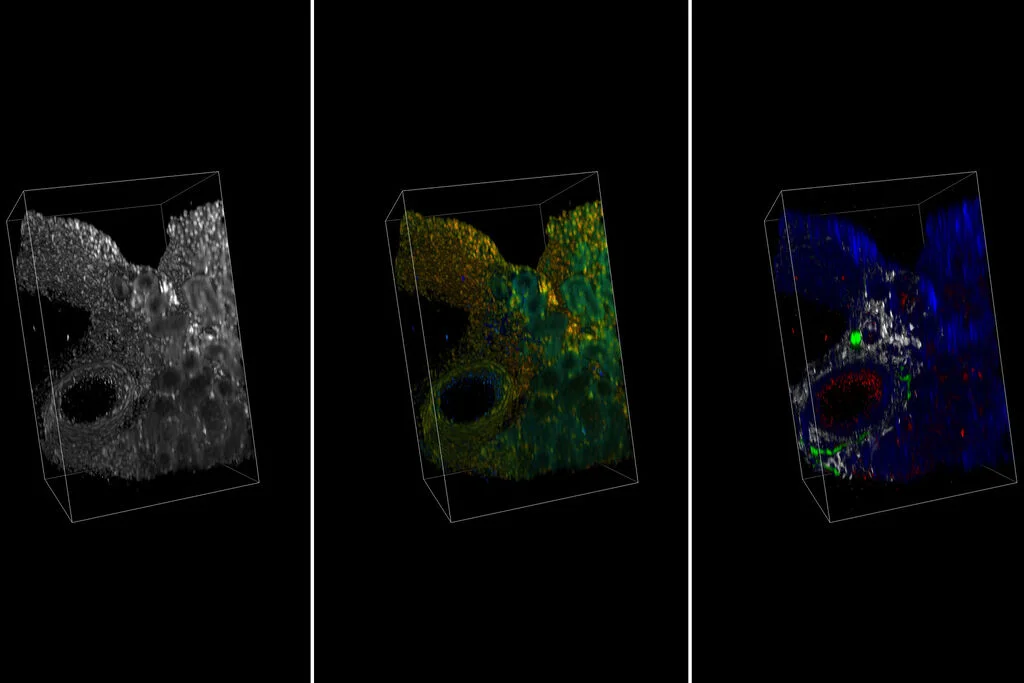

野生斑马鱼胚胎的自发荧光多光子成像。 寿命对比信息通过不同的辅助因子和维生素获得。 此例中为 NADH(游离型和蛋白结合型)、类视黄醇和 FADH(游离型和蛋白结合型)。 激发: 740 纳米。 发射: 501 - 580 纳米。 样本提供方: 南加州大学洛杉矶分校 Francesco Cutrale。

将多光子成像和荧光寿命信息相结合,研究代谢变化

代谢变化可能是组织健康的重要标记。

STELLARIS 8 DIVE 可提供 TauSense 的所有优势,后者是一套基于荧光寿命的成像工具。 当细胞的代谢状态发生变化时,可通过 NADH 等分子的荧光寿命变化来显现出来。 NADH 在糖的新陈代谢中起到主要作用,其荧光寿命取决于葡萄糖浓度。 在引起葡萄糖分解的生物化学反应中会发生构象变化,这种变化会改变 NADH 荧光寿命。

STELLARIS 8 DIVE 可与 FAst Lifetime COntrast(FALCON)结合使用,进行全定量荧光寿命分析。

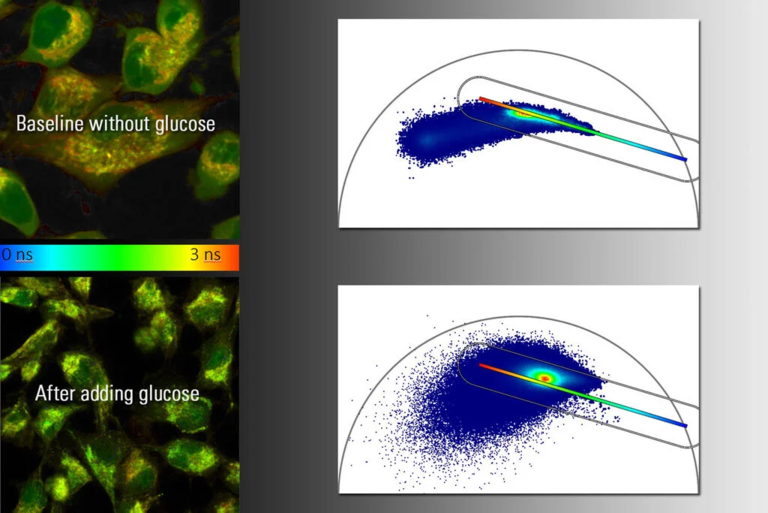

被培养的 HeLa 细胞用葡萄糖处理前后的 NADH 自体荧光。 左:使用 TauContrast 的定性结果。 右:使用 FALCON 中的相量图进行的定量分析。

为多光子实验增加额外维度

自发荧光是组织中内源性荧光团(例如 NADH 或 FAD 等小分子或组织结构)发射的自然荧光。 它在样本成像时经常会导致问题。 但是,如果您能发挥它的优势呢?

现在,将 DIVE 和 TauSense 相结合,可以通过寿命信息进行分离,从自发荧光信号中获得有价值的信息。 这一功能为您提供了一个额外的渠道,从而能够从宝贵的样本中获得更多信息。

STELLARIS 的独特软件功能提高工作效率

多光子系统通常使用严格,需要根据每个实验和用户进行调整。 此外还有使用活体动物或新移植组织工作的压力,您很快就会了解进行多光子实验时功能灵活性带来的优势。 STELLARIS 软件中无缝集成了多光子功能,STELLARIS 8 DIVE 可为您提供涵盖从实验设置到最终结果的轻松、无忧的工作流程。

  • 使用 ImageCompass 顺利设置实验
  • 使用 LAS X Navigator 在样本上找到感兴趣区域的直观方法
  • 通过动态信号增强提高速度和分辨率

使用 ImageCompass 轻松快速设置多色多光子成像实验

STELLARIS 8 DIVE 多光子硬件完全集成到 STELLARIS 的 ImageCompass 界面中,您可以轻松定义实验设置,以便快速启动。

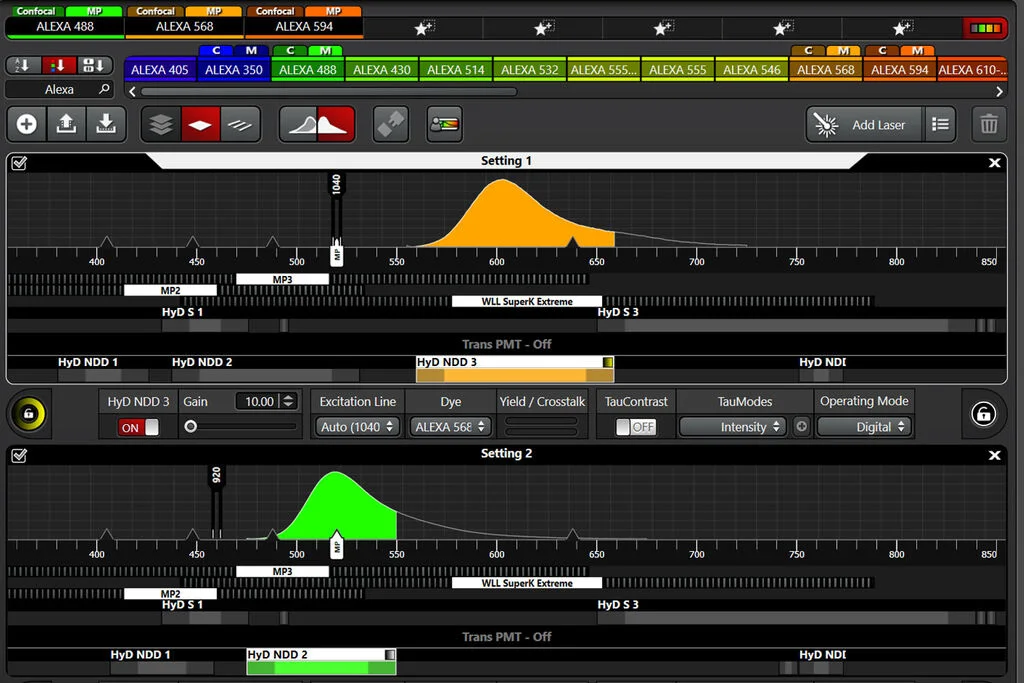

系统可利用范围广泛的荧光团数据库自动定义 MP 激发和发射。 您也可以点击几下鼠标进行手动定义。 按序设置以及快速预览和 3D 查看器——多色多光子成像从未如此简单。

即时观察重要细节,同时始终进行样本概览

LAS X Navigator 是功能强大的导航工具,可让您从逐个图像的搜索方式快速转变为查看整个样本概况的模式。 DIVE 和 STELLARIS 相结合,使您的多光子实验效率更高。 获益于在大型复杂样本中自由导航的功能,通过快速概览、多位置成像和区块扫描获得深度多色成像。

轻松获得 1 厘米长、0.5 毫米厚的肾脏切片的拼图,并全面了解肾神经细胞和胶原蛋白系统(此处与 TauContrast 结合使用)。

动态信号增强:

保持体内快速生命过程的分辨率

活体样本中的生命过程速度可能很快。 然而,动物模型中的荧光信号往往比较弱。

动态信号增强是应对这两种挑战的解决方案。 它可以使信号平均化,实现更佳信噪比,从而获得更高的分辨率,同时还可适应样本的动态变化。
